GrowHub X42 – Příručka

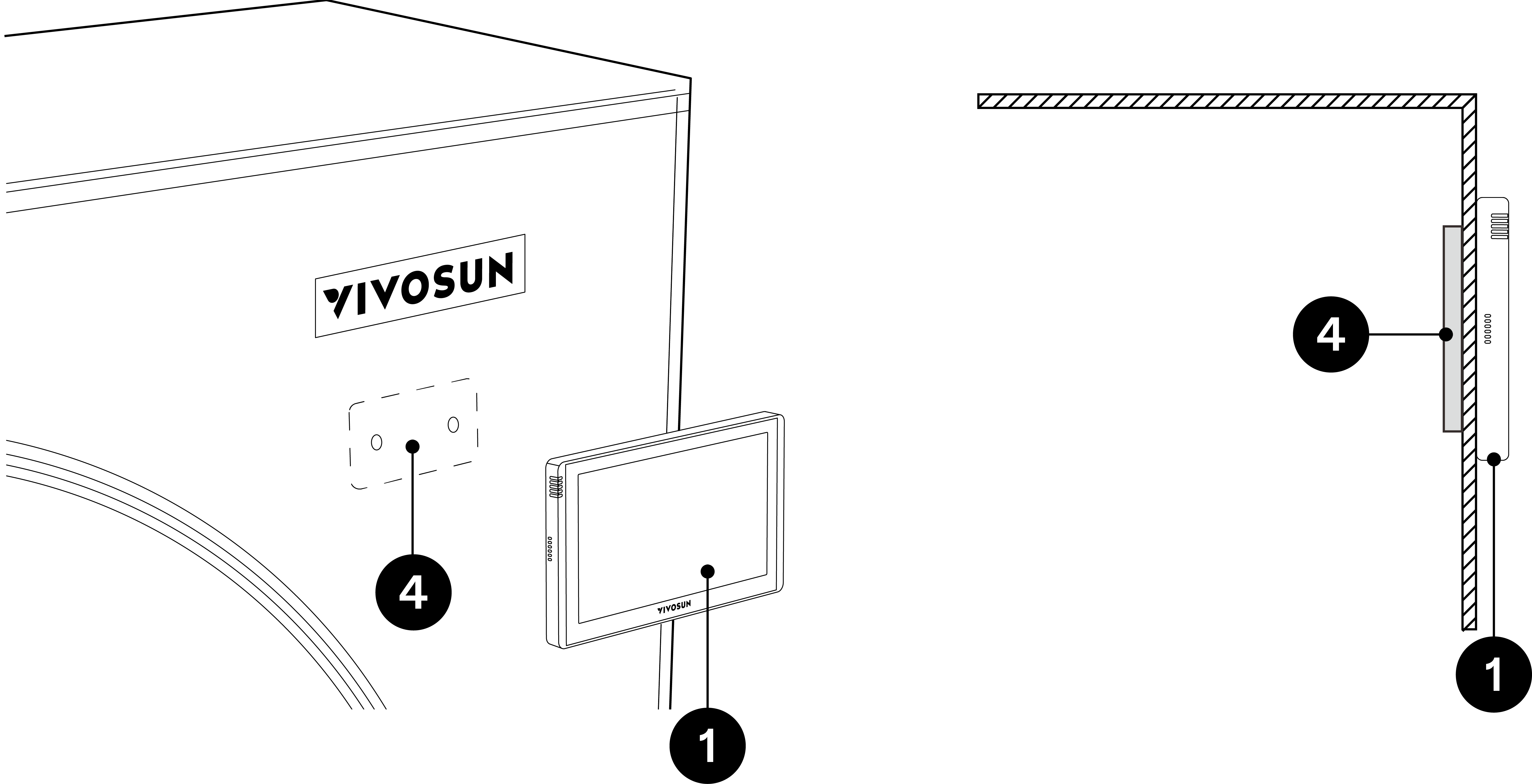

Odstraňte krycí pásku ze železné desky a přilepte desku na VNITŘNÍ povrch vašeho stanu v místě, kde chcete ovladač umístit. Poté můžete inteligentní ovladač umístit na VNĚJŠÍ povrch stanu, kde se přichytí k železné desce pomocí zabudovaného magnetu na zadní straně.

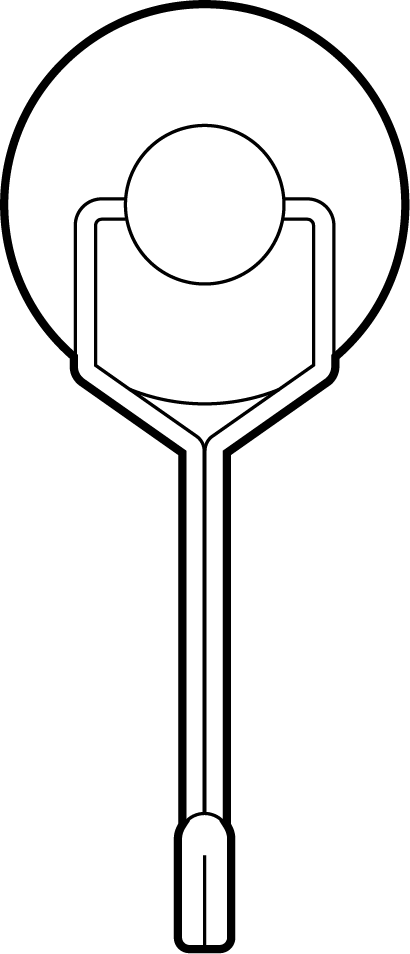

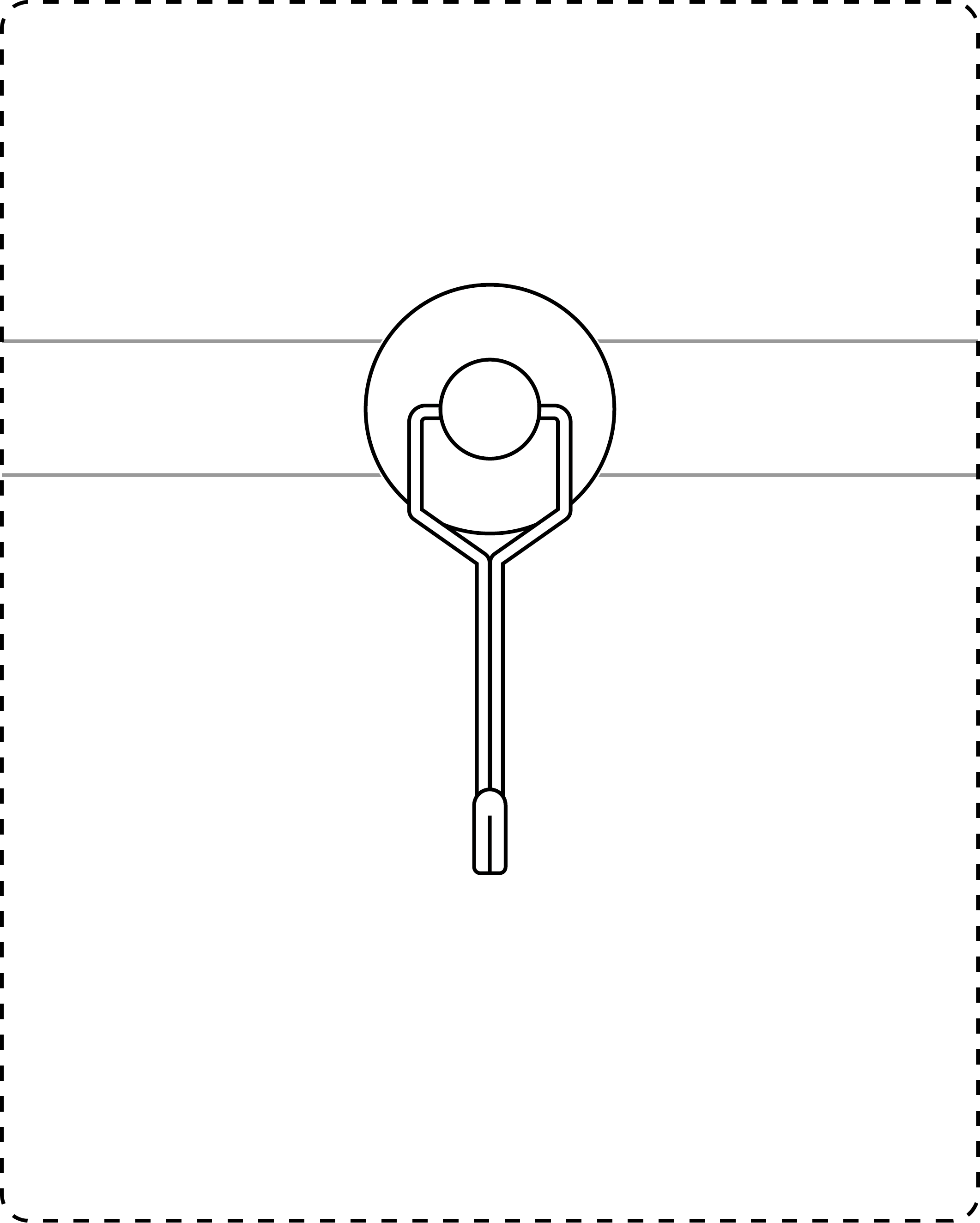

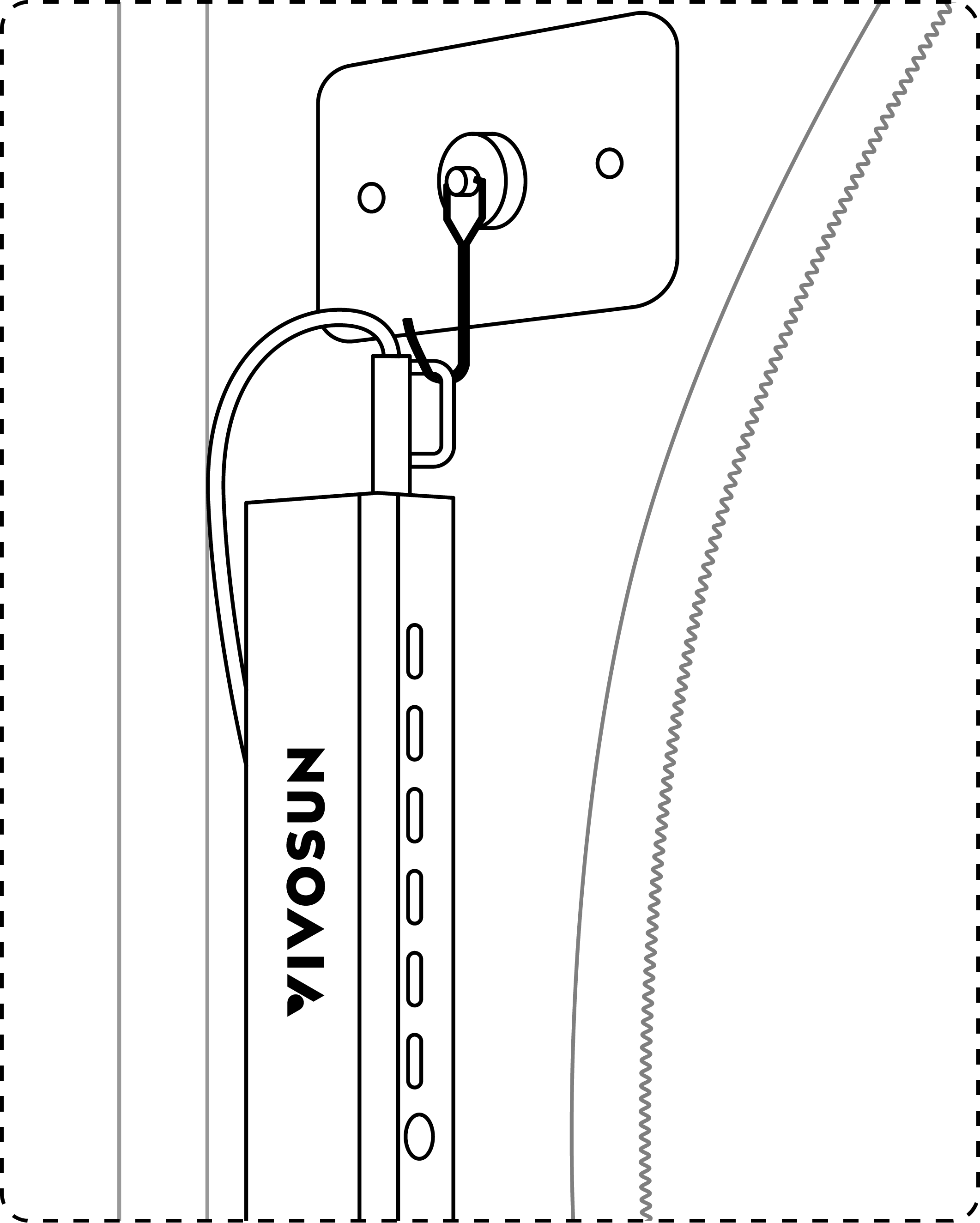

Podle potřeb vaší instalace připevněte montážní háček magneticky buď přímo na vnitřní železnou desku, nebo na kteroukoli kovovou tyč pěstitelského stanu. Jakmile je háček zajištěn, bezpečně na něj zavěste Hub.

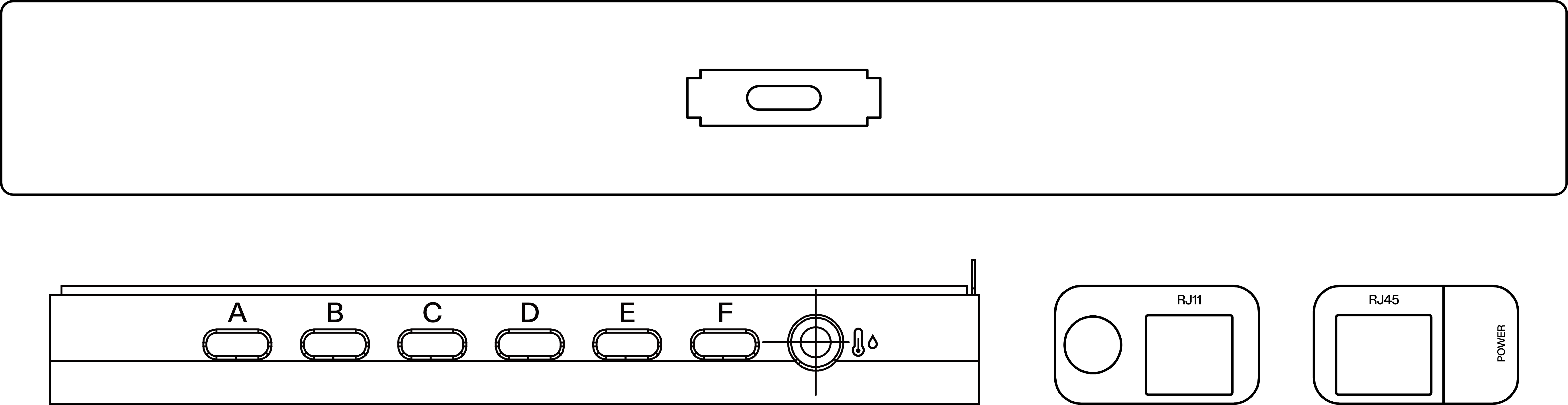

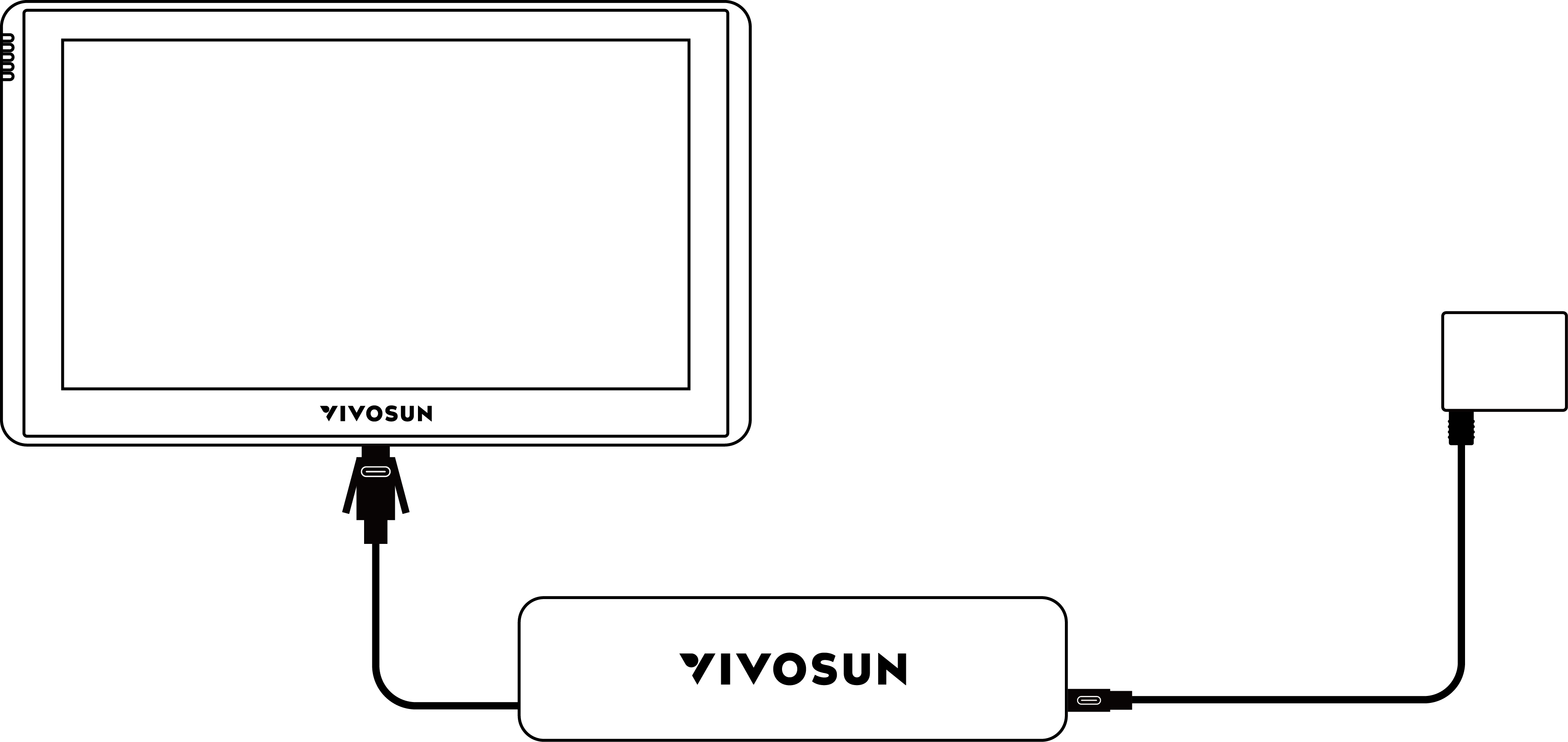

Připojte dodaný kabel z Hubu k jednotce X42 a poté zapojte napájecí kabel Hubu do zásuvky pro napájení systému.

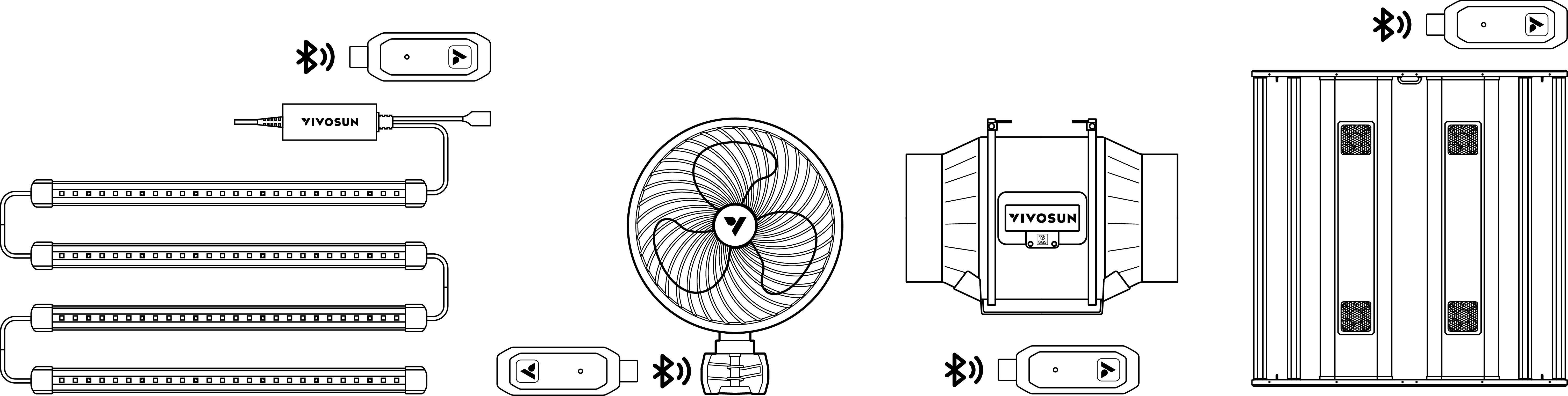

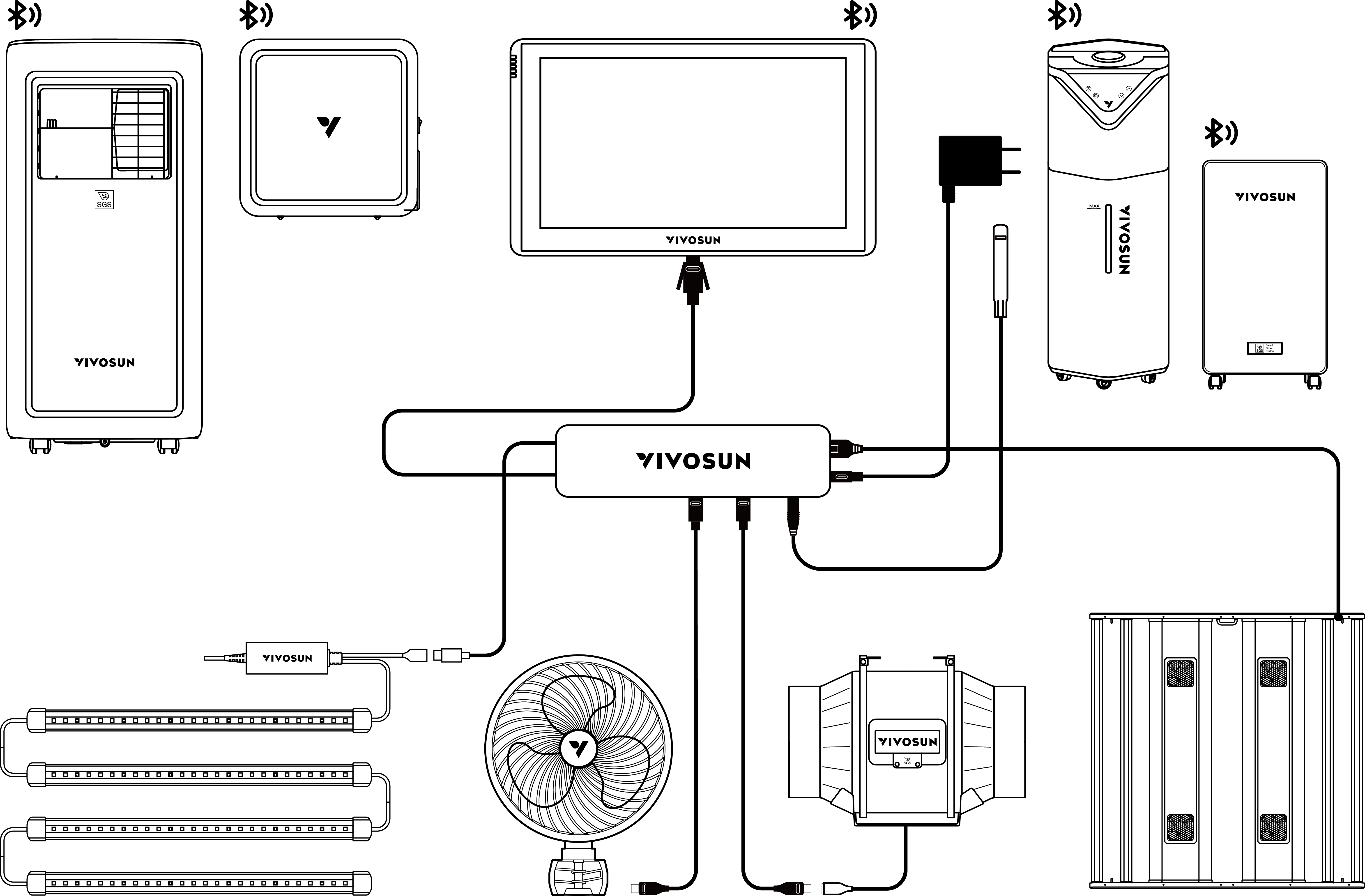

Připojte svá kabelová zařízení, jako jsou pěstitelská světla, in-line potrubní ventilátory AeroZesh a klipové ventilátory AeroWave E, přímo do dostupných portů na Hubu. Případně lze tato kabelová zařízení bezdrátově připojit k X42 pomocí ovladače E25. Pro další bezdrátová klimatická zařízení, jako je zvlhčovač AeroStream, odvlhčovač AeroDrain, klimatizace AeroLush a ohřívač AeroLush, je spárujte přímo s X42 přes Bluetooth.

*Kabelové připojení

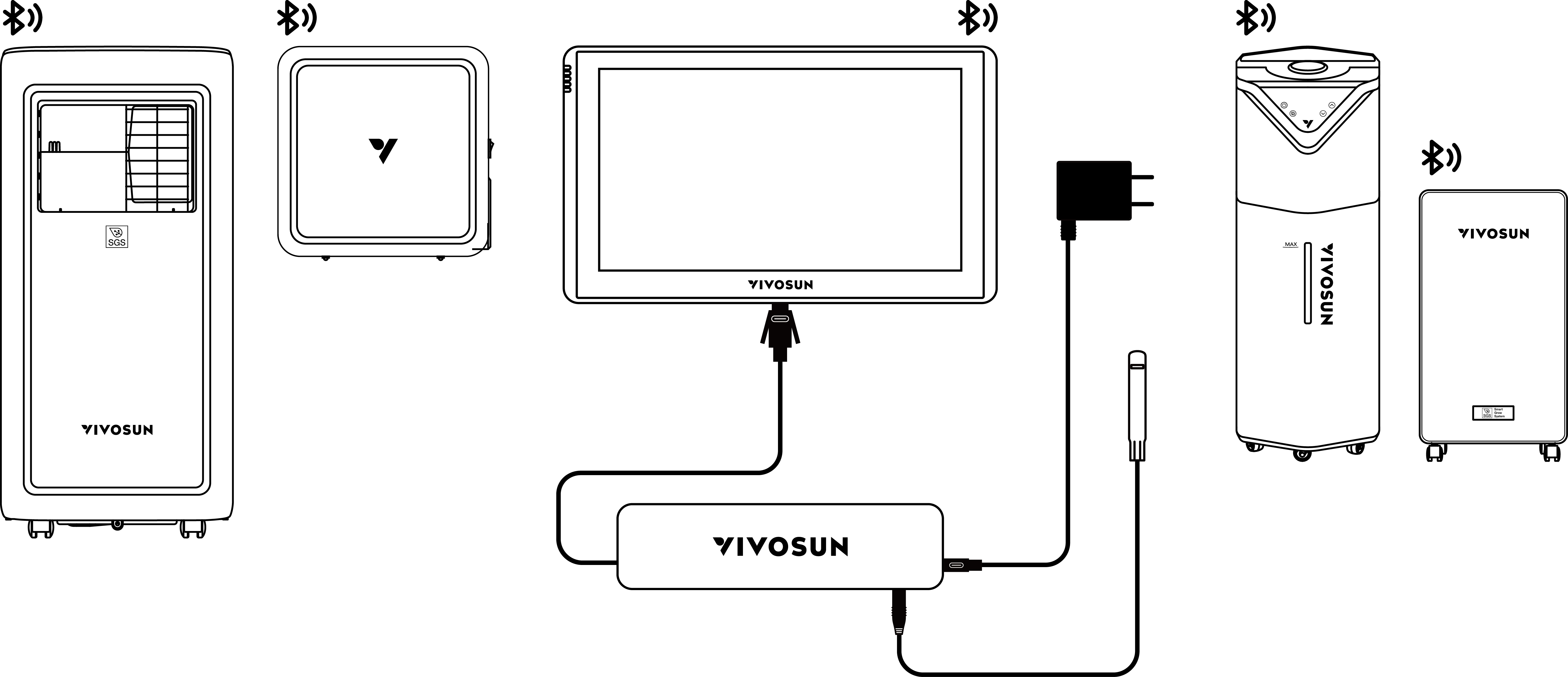

*Bezdrátové připojení

1. Stáhněte si aplikaci Vivosun

Vyhledejte ''VIVOSUN'' v Apple App Store nebo v Google Play Store a stáhněte si aplikaci Vivosun.

2. Přidejte ovladač GrowHub s umělou inteligencí X42

Klepnutím na ''+'' nebo přidejte ovladač GrowHub s umělou inteligencí X42. Při připojování k aplikaci Vivosun bude na obrazovce blikat .

B. První nastavení

1. Zapnutí: Připojte hlavní konzoli k Hubu a poté zapojte dodaný napájecí adaptér do napájecího portu Hubu.

Poznámka: Na rozdíl od předchozích modelů musí být ovladač X42 napájen přiloženým adaptérem a nemůže čerpat energii z jiných připojených zařízení.

2. Nastavení času: Postupujte podle pokynů na obrazovce a nastavte systémový čas. Po připojení k Wi-Fi se ovladač automaticky synchronizuje s vaším místním časem.

3. Konfigurace portů Hubu: Při připojování zařízení (jako je AeroZesh nebo AeroWave) k Hubu musíte na obrazovce hlavní konzole vybrat přesný typ zařízení pro každý odpovídající port. To zajistí, že ovladač použije správnou provozní logiku.

Tato nastavení portů můžete kdykoli upravit v části Připojení > SGS Kabelové.

Poznámka: Všechny porty, kterým je přiřazen stejný typ zařízení, budou pracovat podle stejné klimatické logiky. Pokud jsou například porty A, B a C všechny nakonfigurovány jako klipové ventilátory AeroWave, všechny budou sledovat stejnou logiku cirkulačního ventilátoru.

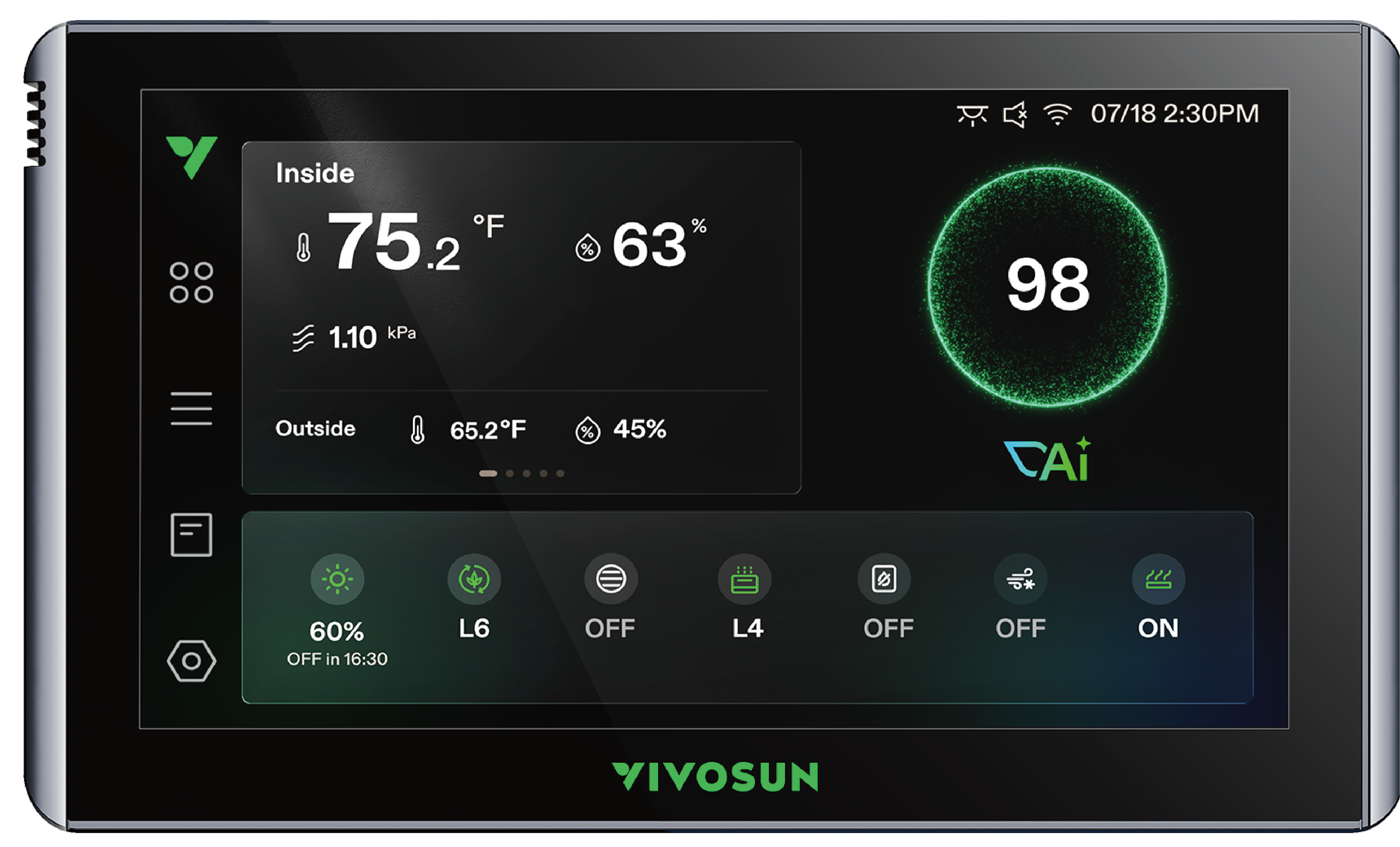

Spodní řádek zobrazuje stav v reálném čase vašeho připojeného vybavení:

1. Výchozí zařízení: Hlavní zařízení jako pěstitelská světla, in-line potrubní ventilátory a cirkulační ventilátory jsou trvale zobrazeny na domovské stránce bez ohledu na stav připojení.

2. Environmentální zařízení: Zařízení propojená přes Bluetooth (jako zvlhčovače AeroStream, odvlhčovače AeroDrain, klimatizace AeroLush nebo ohřívače AeroFlux) se po spárování automaticky objeví v tomto stavovém řádku.

3. Provozní úrovně: Text pod každou ikonou označuje aktuální nastavení (např. "L6" nebo "60%").

Poznámka: Některá klimatická zařízení jako klimatizace, odvlhčovače a ohřívače zobrazí jednoduše "ZAP" nebo "VYP" namísto úrovně.

4. Stav spuštění (zelená ikona): Ikona se rozsvítí zeleně, aby označila, že zařízení je aktivně spuštěno. Například:

5. Rychlý přístup: Klepnutím na libovolnou ikonu zařízení ve stavovém řádku přejdete přímo na stránku nastavení daného zařízení.

Jakmile je funkce umělé inteligence aktivována prostřednictvím aplikace Vivosun, objeví se v pravém horním rohu dynamické skóre, které ukazuje, jak efektivně umělá inteligence ovládá vaše zařízení k dosažení cílové teploty, vlhkosti a deficitu tlaku vodní páry.

1. Aktivace: Skóre je generováno speciálně po aktivaci funkce ovládání umělou inteligencí v aplikaci Vivosun.

2. Logika skórování: Systém vyhodnocuje výkon ovládání umělé inteligence průběžným porovnáváním vašich Cílových nastavení (vaší ideální teploty, vlhkosti a deficitu tlaku vodní páry) s aktuálními údaji v reálném čase ve vašem pěstebním prostoru.

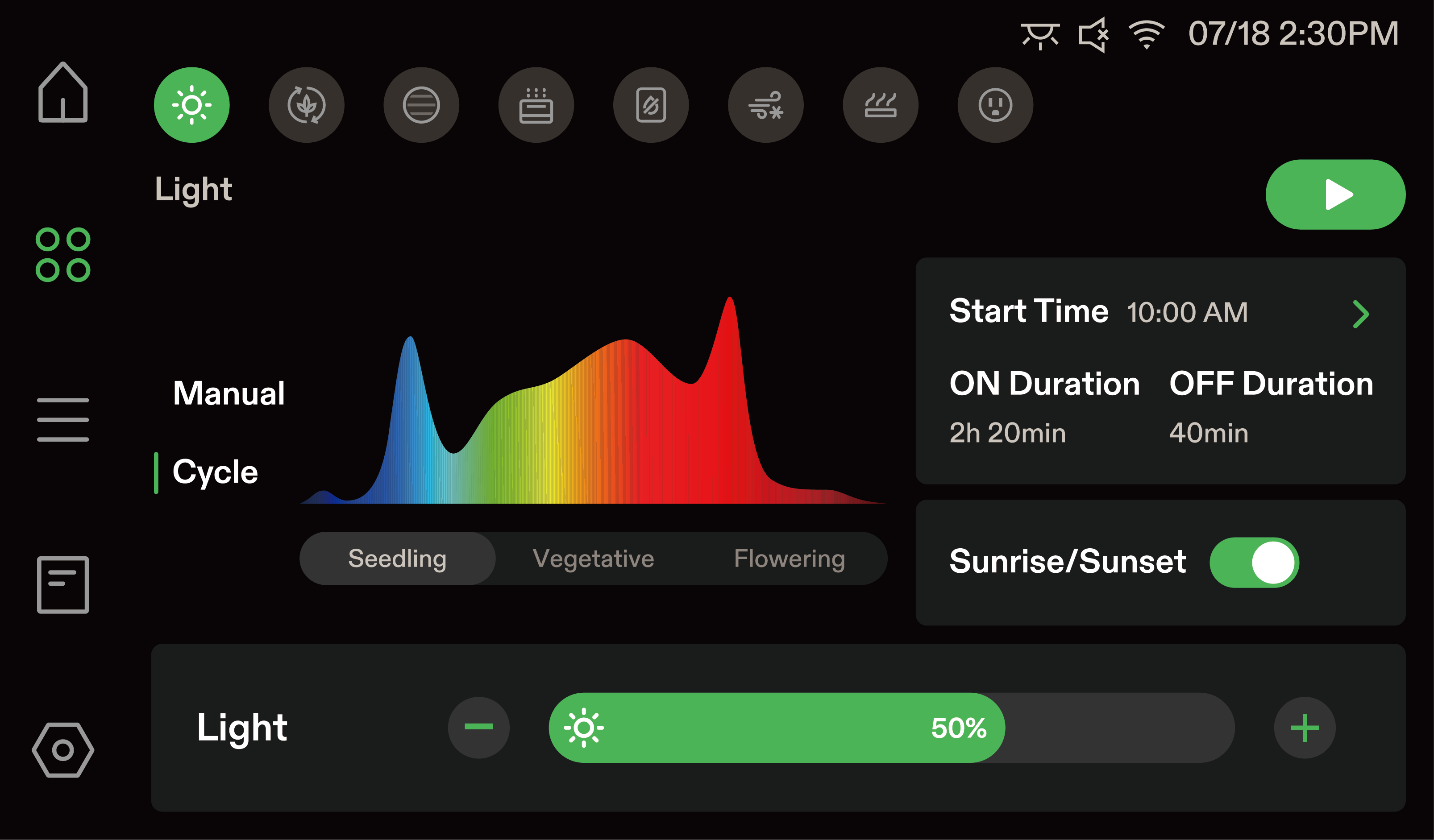

Toto rozhraní vám umožňuje plně přizpůsobit vaše světelné plány, spektra a intenzitu pro optimální růst rostlin.

1. Provozní režimy

2. Spektrum

Klepnutím vyberte spektrum pro sazenice, vegetativní fázi nebo kvetení.

3. Nastavení cyklu

4. Východ/Západ slunce

5. Ovládání intenzity

Upravte intenzitu světla vašeho pěstitelského světla. Pomocí tlačítek "-" a "+" přesně nastavte procento, nebo přetáhněte zelený posuvník na požadovanou intenzitu (0-100%).

6. Spustit/Pozastavit

Jakmile nakonfigurujete parametry, klepněte na zelené tlačítko "Spustit". Tím aktivujete vaše nastavení a spustíte režim Cyklus.

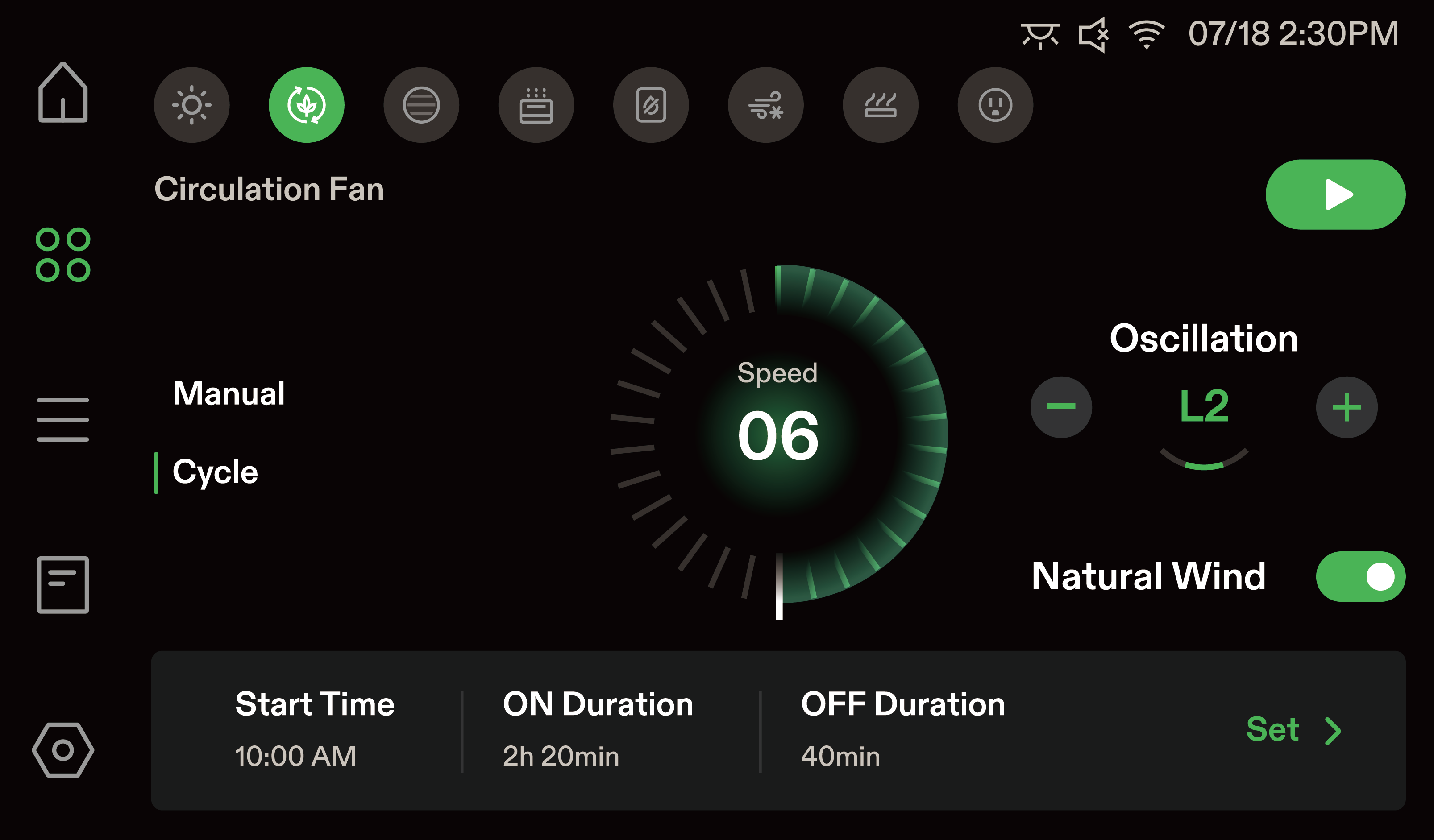

Toto rozhraní vám umožňuje přizpůsobit rychlost ventilátoru, oscilaci a provozní plány pro udržení optimálního proudění vzduchu.

1. Provozní režimy

2. Ovládání rychlosti (Rozsah: VYP až 10)

Upravte rychlost ventilátoru přetažením zeleného kruhového ovladače na požadovanou úroveň.

3. Oscilace (Rozsah: L0 až L5)

Pomocí tlačítek "-" a "+" upravte oscilační úhel ventilátoru.

4. Přírodní vítr

Zapněte toto pro simulaci přirozeného venkovního vánku. Rychlost ventilátoru bude dynamicky kolísat, aby podpořila silnější stonky rostlin a zabránila lokalizovanému větrnému stresu.

5. Nastavení cyklu: Klepněte na "Nastavit >" pro úpravu parametrů plánu.

6. Spustit/Pozastavit

Jakmile nakonfigurujete parametry, klepněte na zelené tlačítko "Spustit". Tím aktivujete vaše nastavení a spustíte režim Cyklus.

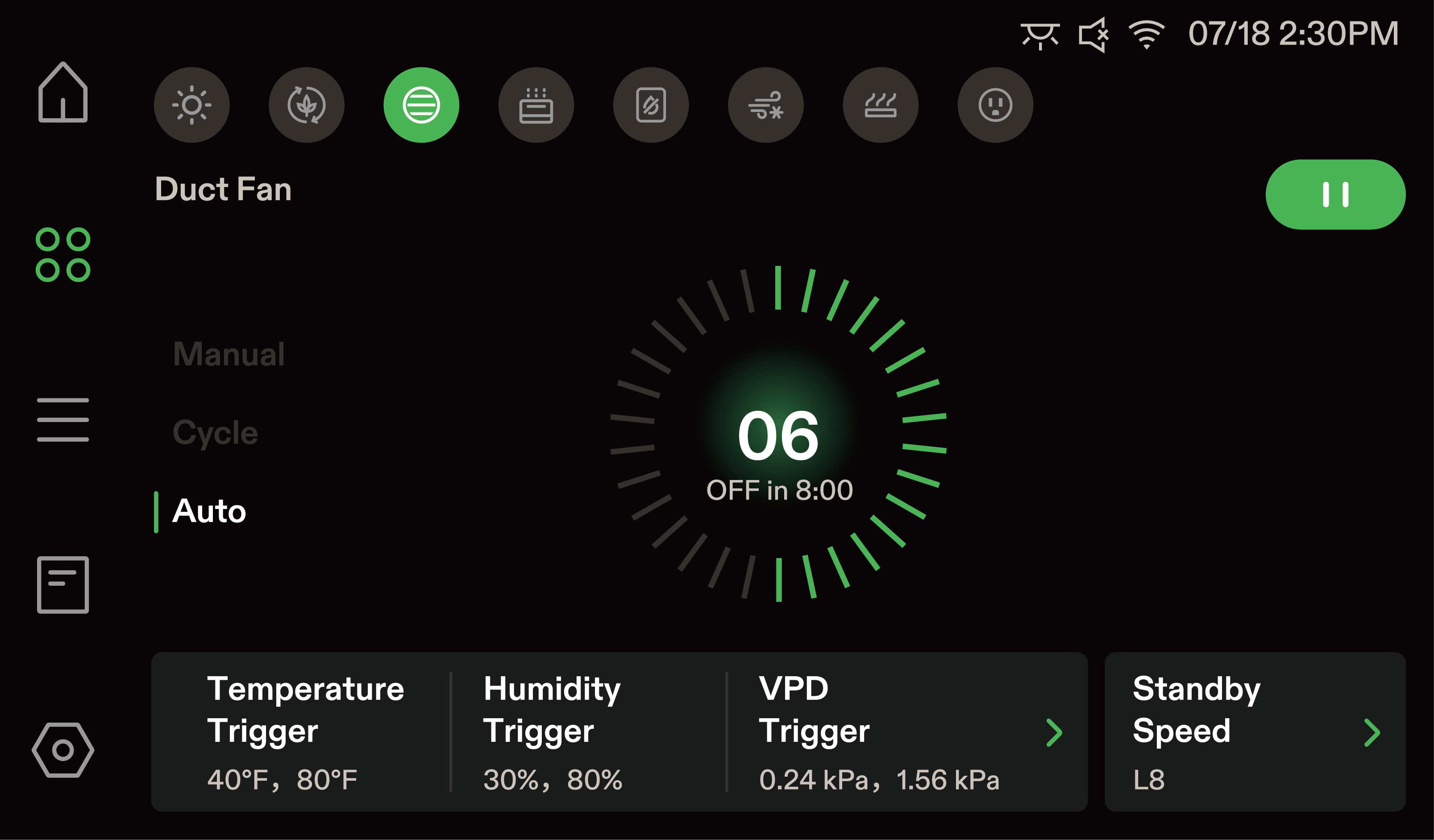

Toto rozhraní vám umožňuje ovládat plány potrubních ventilátorů a nastavovat inteligentní environmentální spouštěče pro řízení teploty, vlhkosti a proudění vzduchu.

1. Provozní režimy

2. Ovládání rychlosti

3. Nastavení cyklu (pouze režim Cyklus)

Klepněte v dolní části na "Nastavit >" pro konfiguraci:

4. Environmentální spouštěče (pouze Automatický režim)

Klepněte na spodní panely pro nastavení parametrů pro inteligentní automatizaci:

5. Spustit/Pozastavit Při sestavování nastavení v režimu Cyklus nebo Automatický klepněte na zelené tlačítko "Spustit" v pravém horním rohu pro aktivaci vaší konfigurace.

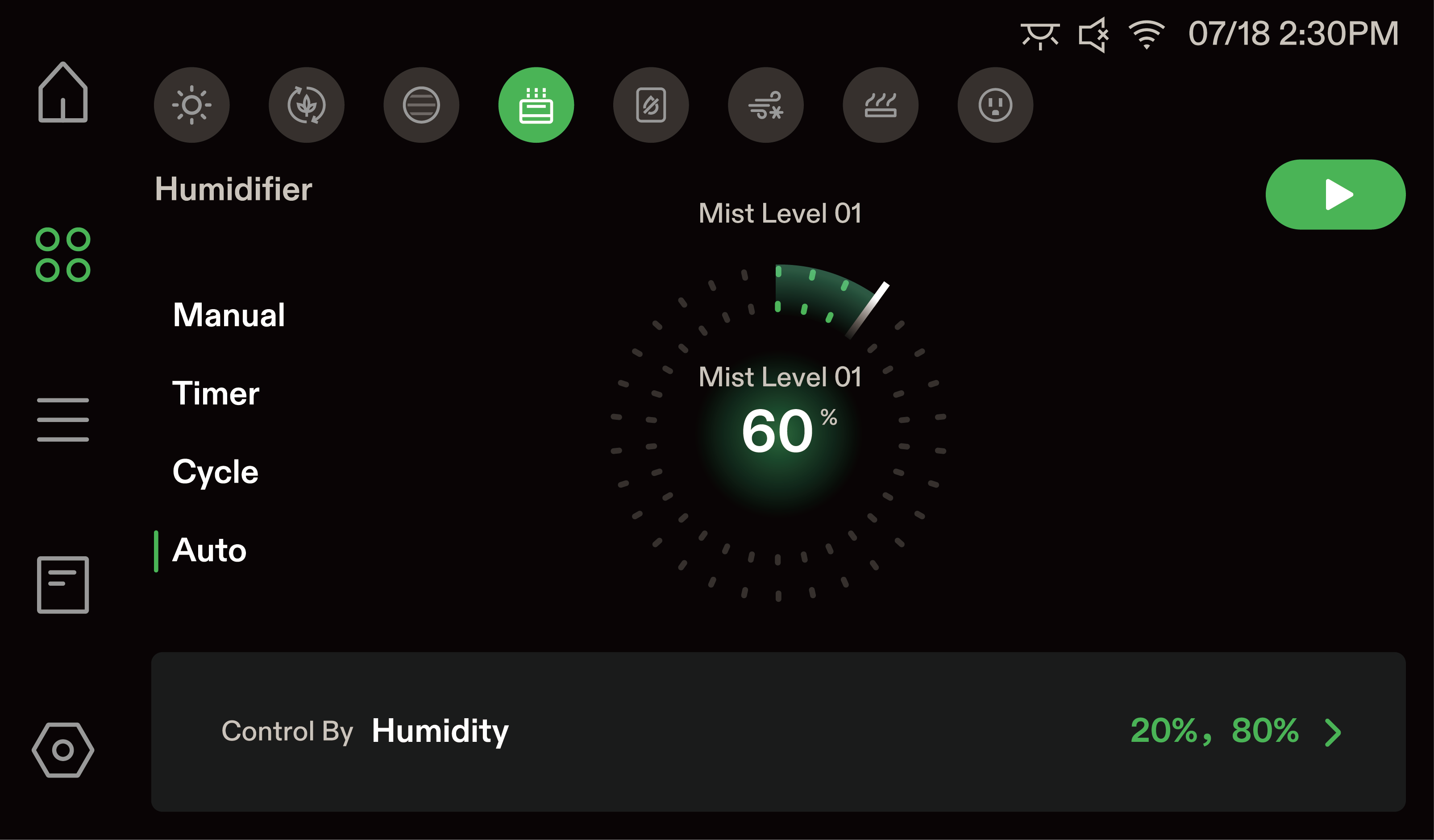

Toto rozhraní vám umožňuje ovládat úrovně vlhkosti vašeho prostředí pomocí nepřetržitého provozu, specifických časovačů, opakujících se plánů nebo inteligentních environmentálních cílů.

1. Provozní režimy

2. Úroveň mlhy a aktuální stav

3. Nastavení časovače (pouze režim Časovač)

Klepněte na spodní panel pro nastavení doby odpočítávání (např. 3h 0min). Zvlhčovač bude pracovat na nastavené úrovni mlhy, dokud časovač nedosáhne nuly.

4. Nastavení cyklu (pouze režim Cyklus)

Klepněte v dolní části na "Nastavit >" pro konfiguraci vašeho opakujícího se plánu:

5. Automatická nastavení (pouze Automatický režim)

Klepněte na spodní panel ("Ovládat podle…​") pro nastavení ideálního environmentálního cíle. Zvolte Cílový deficit tlaku vodní páry nebo Cílovou vlhkost a nastavte požadovanou hodnotu (např. 1,2 kPa). Zvlhčovač se automaticky aktivuje, když je prostředí příliš suché, a zastaví zamlžování po dosažení cíle.

6. Spustit/Pozastavit

Při konfiguraci nastavení v Časovači, Cyklu nebo Automatickém režimu klepněte na zelené tlačítko "Spustit" v pravém horním rohu pro aktivaci vybraného provozu. (Tlačítko se za běhu změní na ikonu Pozastavit).

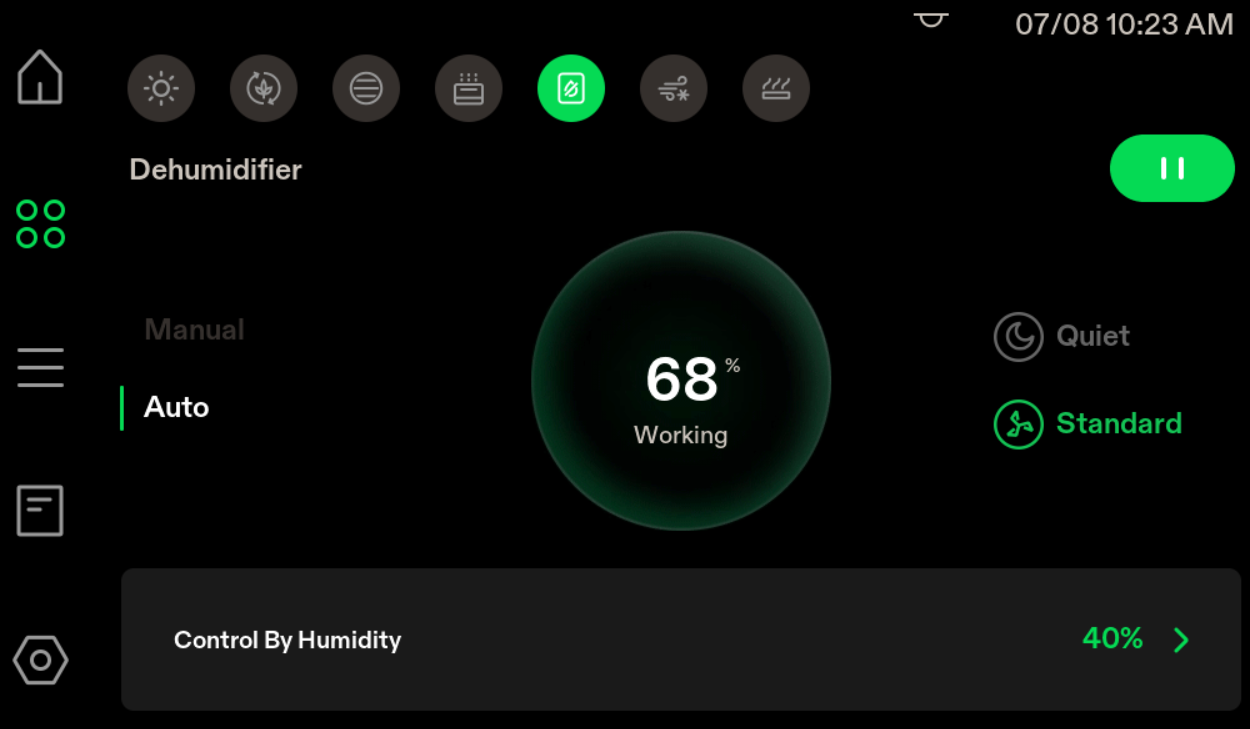

Toto rozhraní vám umožňuje odstraňovat přebytečnou vlhkost z vašeho prostředí, a to buď nepřetržitě, nebo prostřednictvím inteligentních automatizovaných cílů.

1. Provozní režimy

2. Aktuální stav a nastavení rychlosti ventilátoru

a) Tichý: Nižší rychlost ventilátoru pro tišší provoz.

b) Standardní: Vyšší rychlost ventilátoru pro maximální účinnost odvlhčování.

3. Automatická nastavení (pouze Automatický režim)

Klepněte na spodní panel ("Ovládat podle…​") pro nastavení ideálního environmentálního cíle. Zvolte Cílovou vlhkost nebo Cílový deficit tlaku vodní páry a nastavte požadovanou hodnotu (např. 40%). Odvlhčovač se automaticky aktivuje, když je prostředí příliš vlhké, a zastaví se po dosažení cíle.

4. Napájení a aktivace

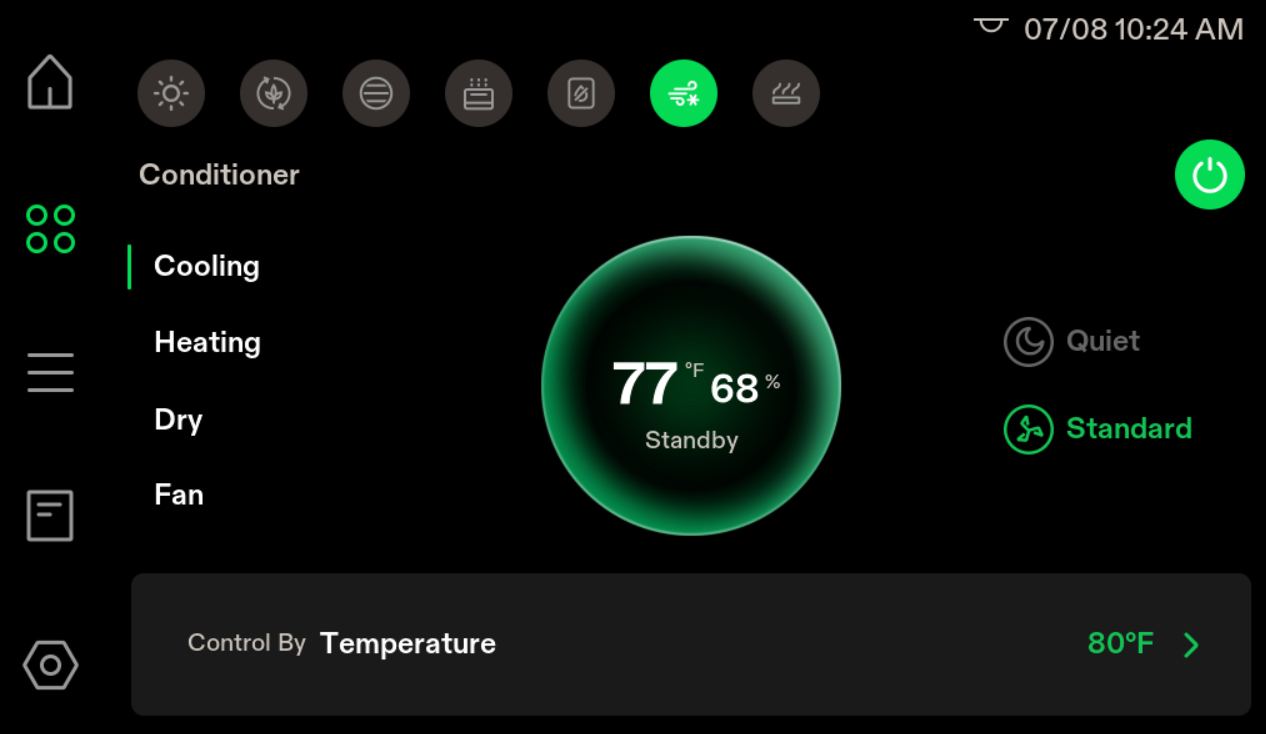

Toto rozhraní vám umožňuje komplexně řídit klima vašeho prostředí pomocí regulace teploty a vlhkosti.

1. Provozní režimy

Vyberte požadovaný provoz z levého menu:

2. Aktuální stav a nastavení rychlosti ventilátoru

-Tichý: Nižší rychlost ventilátoru pro tišší provoz.

-Standardní: Vyšší rychlost ventilátoru pro maximální účinnost.

3. Cílová nastavení (režimy Chlazení, Topení a Sušení)

Klepněte na spodní panel ("Ovládat podle…​") pro nastavení ideálního environmentálního cíle. Přetáhněte posuvník pro nastavení požadované hodnoty (např. Cílová teplota na 80°F nebo Cílová vlhkost na 50%). Klimatizace se automaticky aktivuje, když se prostředí odchyluje od vašeho nastavení, a přejde do pohotovostního režimu po dosažení cíle.

4. Ovládání napájení

Klepněte na zelené tlačítko Napájení v pravém horním rohu pro okamžité zapnutí nebo vypnutí zařízení ve všech provozních režimech.

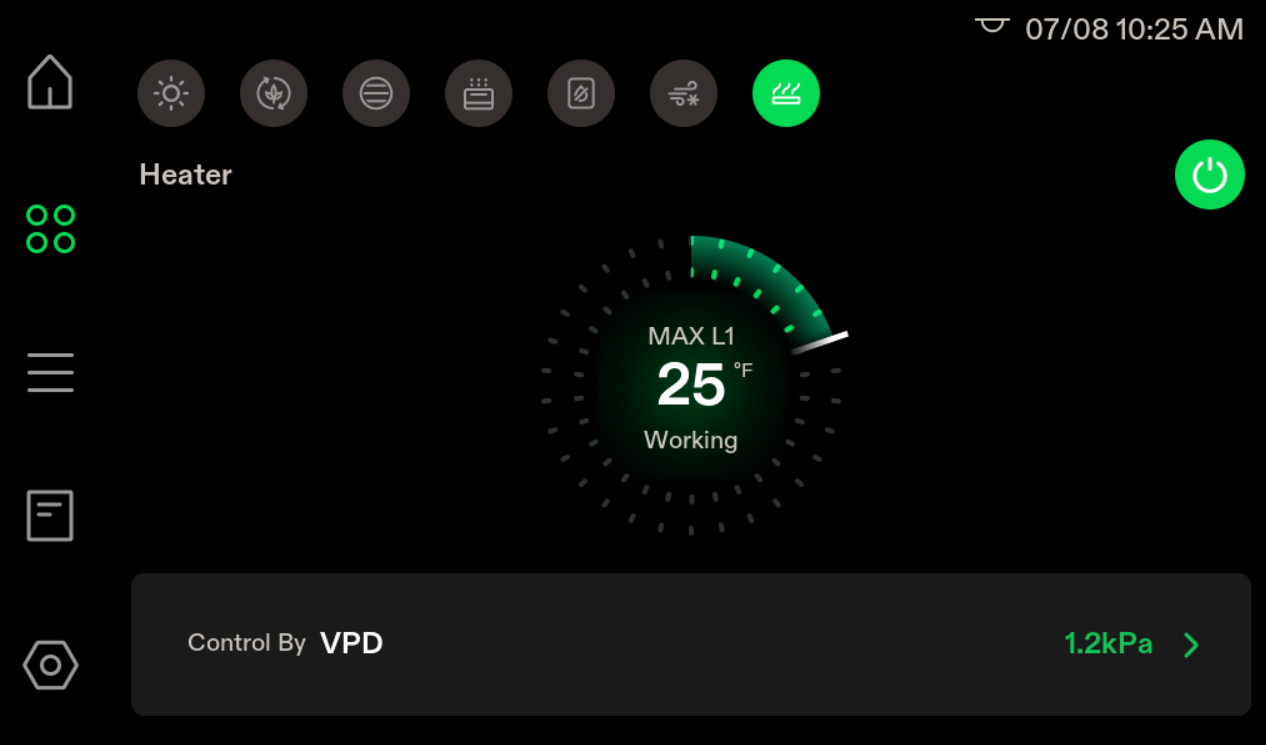

Toto rozhraní vám umožňuje přidávat teplo do vašeho prostředí pro udržení ideálních teplotních nebo deficitních podmínek.

1. Aktuální stav a úroveň ohřevu

2. Cílová nastavení: Klepněte na spodní panel ("Ovládat podle…​") pro otevření podrobného menu nastavení cíle. Pomocí horních karet zvolte preferovanou řídicí metriku:

-Pod minimální teplotou: Ohřívač běží nepřetržitě pro rychlé zvýšení teploty do aktivního rozsahu.

-V rámci rozsahu (Min až Max): Skutečná zóna řízení deficitu tlaku vodní páry. Ohřívač inteligentně moduluje pro dosažení a přesné udržení vašeho cílového deficitu tlaku vodní páry.

-Nad maximální teplotou: Ohřívač se automaticky úplně zastaví, bez ohledu na aktuální úroveň deficitu tlaku vodní páry, aby se zabránilo náhodnému přehřátí.

3. Ovládání napájení

Klepněte na zelené tlačítko Napájení v pravém horním rohu pro okamžité zapnutí nebo vypnutí zařízení.

Nastavení prahových hodnot mezi pohotovostní a aktivní zónou potrubního ventilátoru lze upravit pomocí ovladače GrowHub nebo aplikace Vivosun. V aplikaci Vivosun můžete také nastavit chování potrubního ventilátoru v pohotovostním režimu, a to buď jej nechat VYP, nebo jej spustit na minimální rychlost. Když teplota nebo vlhkost dosáhne stanovené prahové hodnoty, potrubní ventilátor se zapne nebo zvýší svou rychlost. Čím více se prostředí odchyluje od prahové hodnoty, tím vyšší bude rychlost ventilátoru.

Vnitřní údaj teploty nebo vlhkosti bude blikat, pokud hodnoty stoupnou nad nebo klesnou pod nastavené úrovně.

Ikona alarmu bude blikat, pokud vnitřní teplota nebo vlhkost překročí nastavený rozsah nebo pokud potrubní ventilátor zůstane v pracovním režimu déle než 1 hodinu.

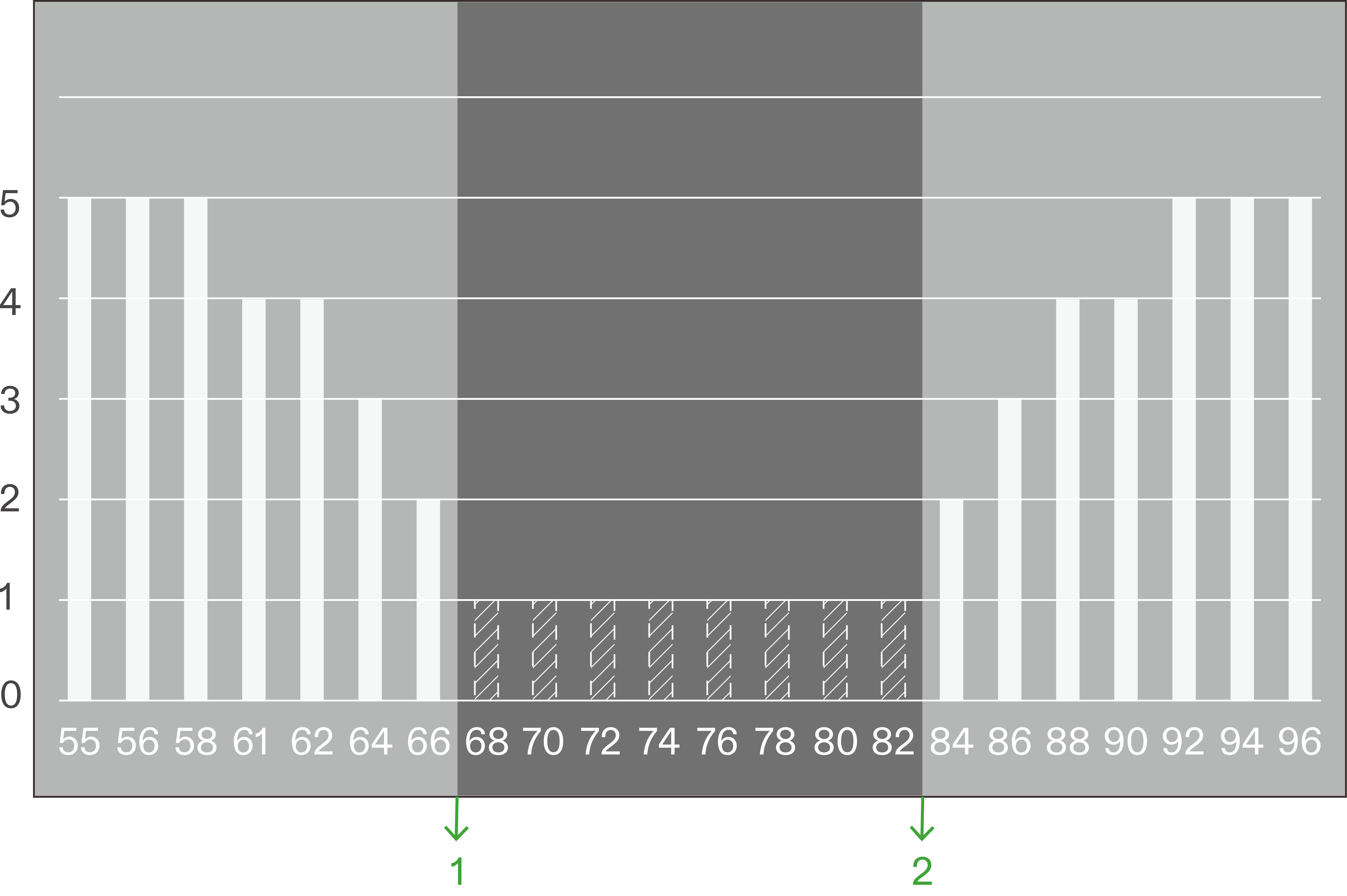

Pohotovostní zóna potrubního ventilátoru – Stav pohotovosti (VYP nebo min. rychlost)

Pracovní zóna potrubního ventilátoru (Potrubní ventilátor ZAP / zvýšení rychlosti)

*Horizontální osa představuje teplotu (°F)

① Spouštěč nízké teploty

② Spouštěč vysoké teploty

Výše uvedený příklad ukazuje potrubní ventilátor v Automatickém režimu (maximální rychlost = 5, pohotovostní rychlost = 1) v reakci na změny vnitřní teploty. Když teplota dosáhne nastavené prahové hodnoty, potrubní ventilátor se zapne nebo zvýší svou rychlost. Čím více teplota překročí prahovou hodnotu, tím vyšší bude rychlost ventilátoru.

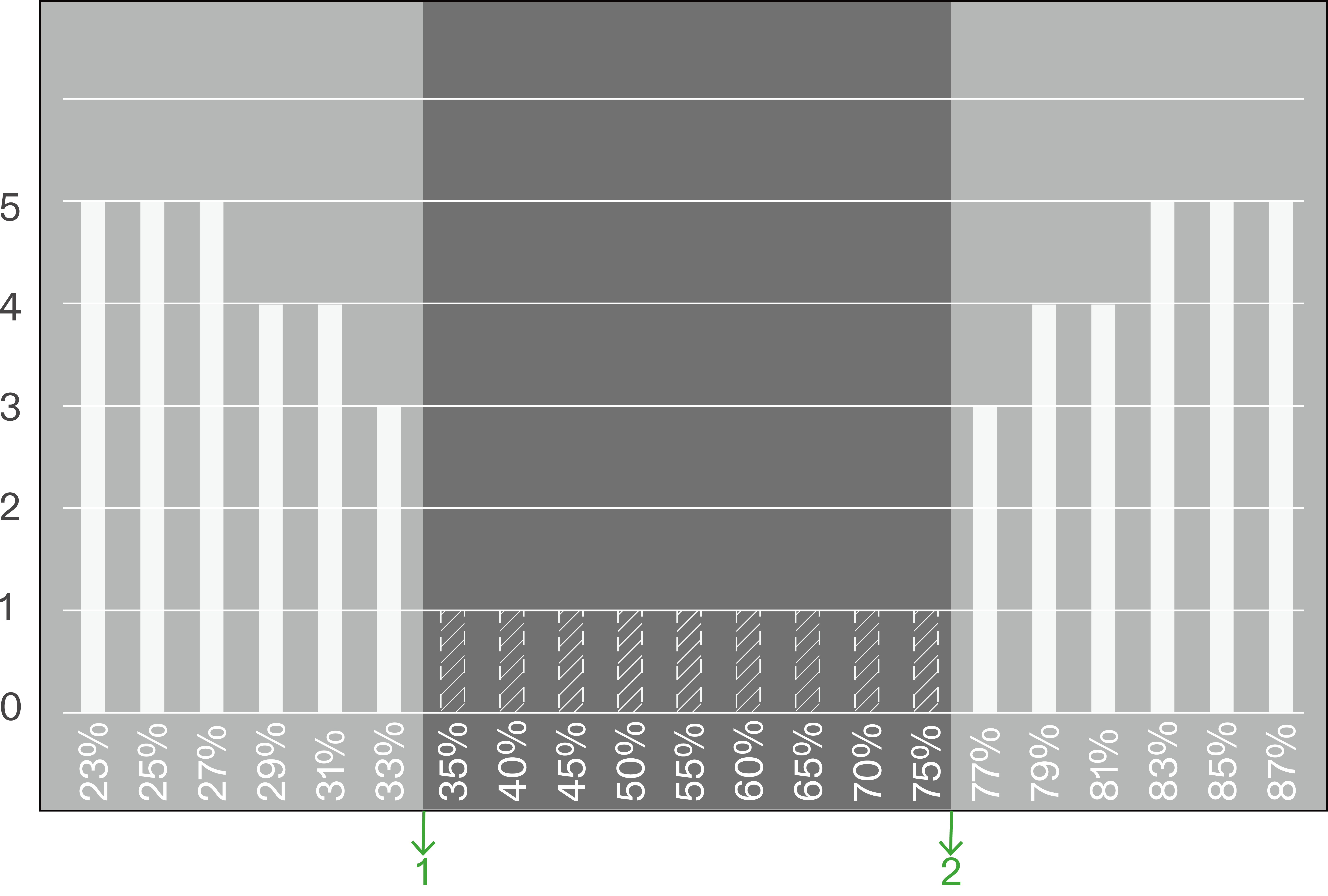

Pohotovostní zóna potrubního ventilátoru – Stav pohotovosti (VYP nebo min. rychlost)

Pracovní zóna potrubního ventilátoru (Potrubní ventilátor ZAP / zvýšení rychlosti)

*Horizontální osa představuje relativní vlhkost (RH)

① Spouštěč nízké vlhkosti

② Spouštěč vysoké vlhkosti

Výše uvedený příklad ukazuje potrubní ventilátor v Automatickém režimu (maximální rychlost = 5, pohotovostní rychlost = 1) v reakci na změny vnitřní vlhkosti. Když vlhkost dosáhne nastavené prahové hodnoty, potrubní ventilátor se zapne nebo zvýší svou rychlost. Čím více vlhkost překročí prahovou hodnotu, tím vyšší bude rychlost ventilátoru.

Pohotovostní zóna potrubního ventilátoru – Stav pohotovosti (VYP nebo min. rychlost)

Pracovní zóna potrubního ventilátoru (Potrubní ventilátor ZAP / zvýšení rychlosti)

*Horizontální osa představuje deficit tlaku vodní páry (kPa)

① Spouštěč nízkého deficitu tlaku vodní páry

② Spouštěč vysokého deficitu tlaku vodní páry

Výše uvedený příklad ukazuje potrubní ventilátor v Automatickém režimu (vysoký deficit tlaku vodní páry = 1,0, nízký = 0,5, maximální rychlost = 5, pohotovostní rychlost = 1) v reakci na změny vnitřní teploty. Když teplota dosáhne nastavené prahové hodnoty, potrubní ventilátor se zapne nebo zvýší svou rychlost. Čím více teplota překročí prahovou hodnotu, tím vyšší bude rychlost ventilátoru.

Poznámka: Pro přesné řízení deficitu tlaku vodní páry používejte zařízení HVAC (klimatizace AeroLush, zvlhčovač AeroStream, odvlhčovač AeroDrain, ohřívač AeroFlux) společně se systémem. Samotný potrubní ventilátor může pomoci regulovat deficit tlaku vodní páry pouze výměnou vzduchu mezi pěstitelským stanem a vnějším prostředím za účelem úpravy teploty a vlhkosti.

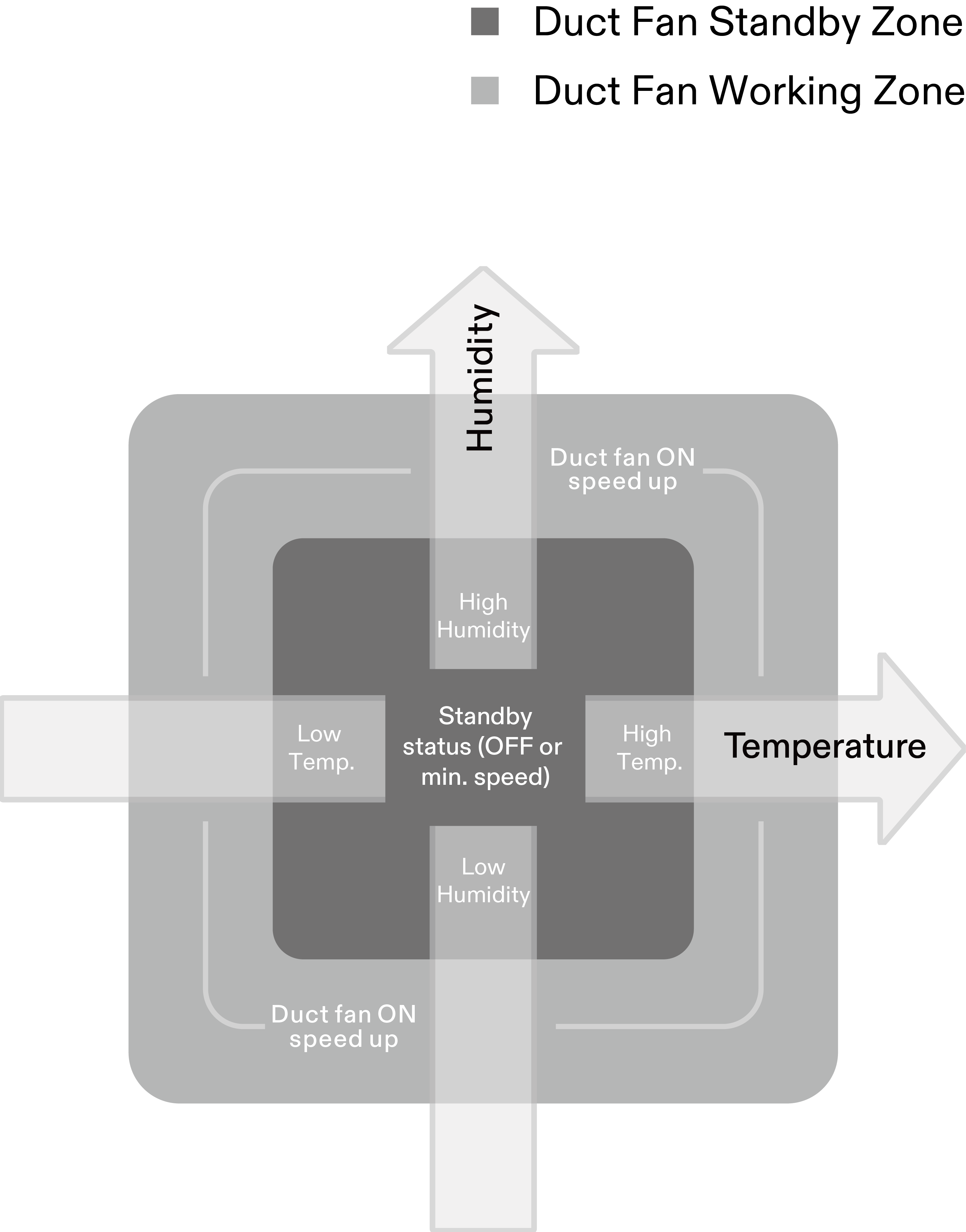

Pomocí aplikace Vivosun přepněte potrubní ventilátor do Pokročilého automatického režimu, kde systém při řízení ventilátoru zohledňuje také teplotu a vlhkost mimo váš pěstební prostor. V tomto režimu můžete nastavit minimální a maximální teplotní a vlhkostní prahové hodnoty. Pokud jsou vnější podmínky horší než vnitřní, potrubní ventilátor nezvýší rychlost – ani když vnitřní teplota nebo vlhkost překročí váš nastavený rozsah. Ikona alarmu bude blikat, aby vás upozornila, že vnější prostředí je nevhodné.

Pro aktivaci Pokročilého automatického režimu přejděte v aplikaci Vivosun do: Nastavení > Další nastavení > Režim automatického spouštění potrubního ventilátoru.
