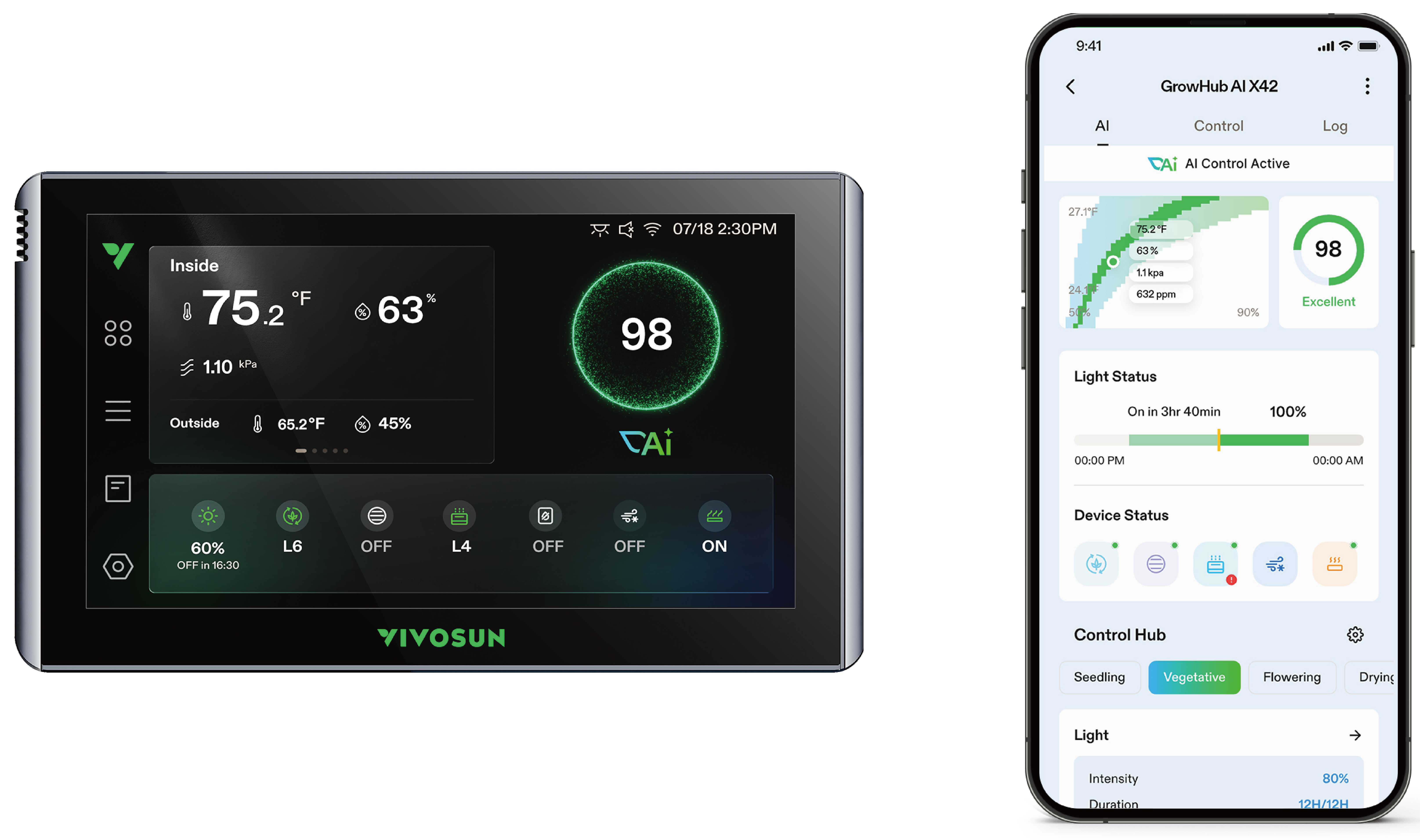

GrowHub X42 – Manual

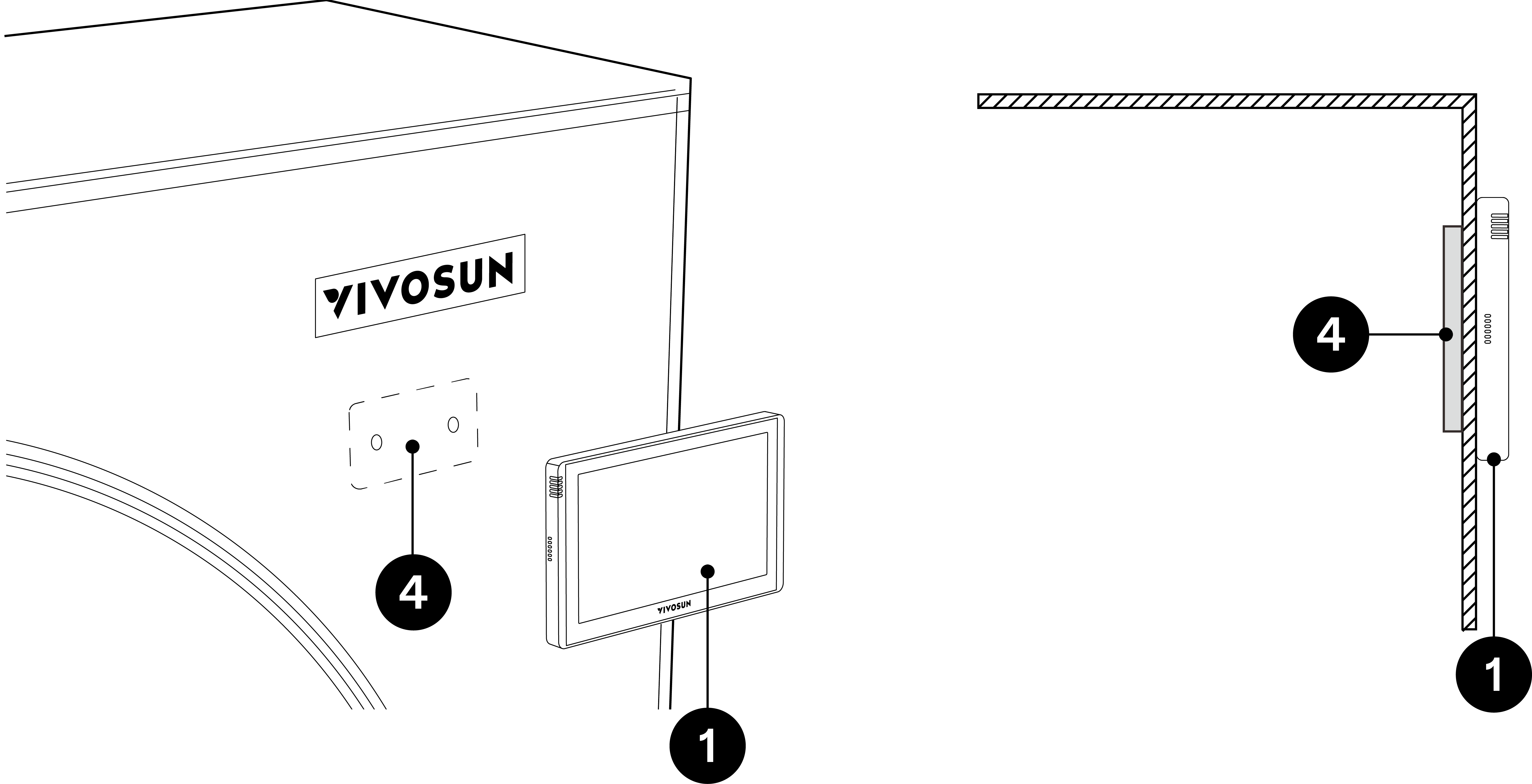

Retire la cubierta de cinta de la placa de hierro y pegue la placa en la superficie INTERIOR de su tienda donde desee ubicar el controlador. Luego puede colocar el controlador inteligente en la superficie EXTERIOR de su tienda, donde se fijará a la placa de hierro mediante un imán incorporado en su parte posterior.

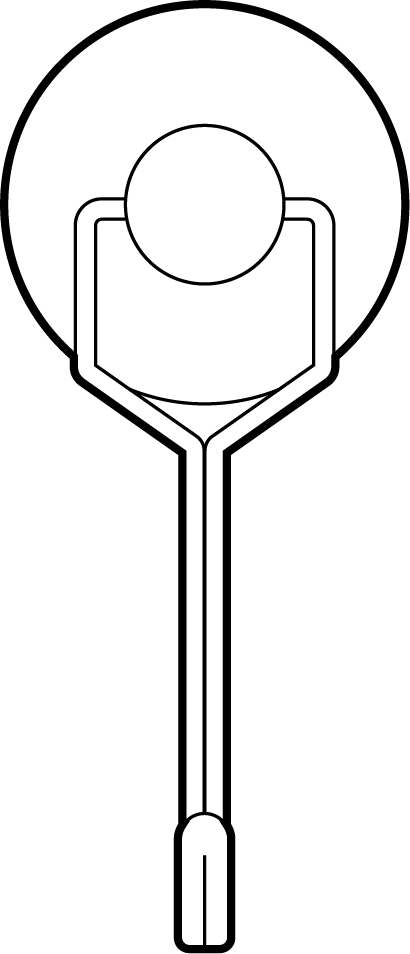

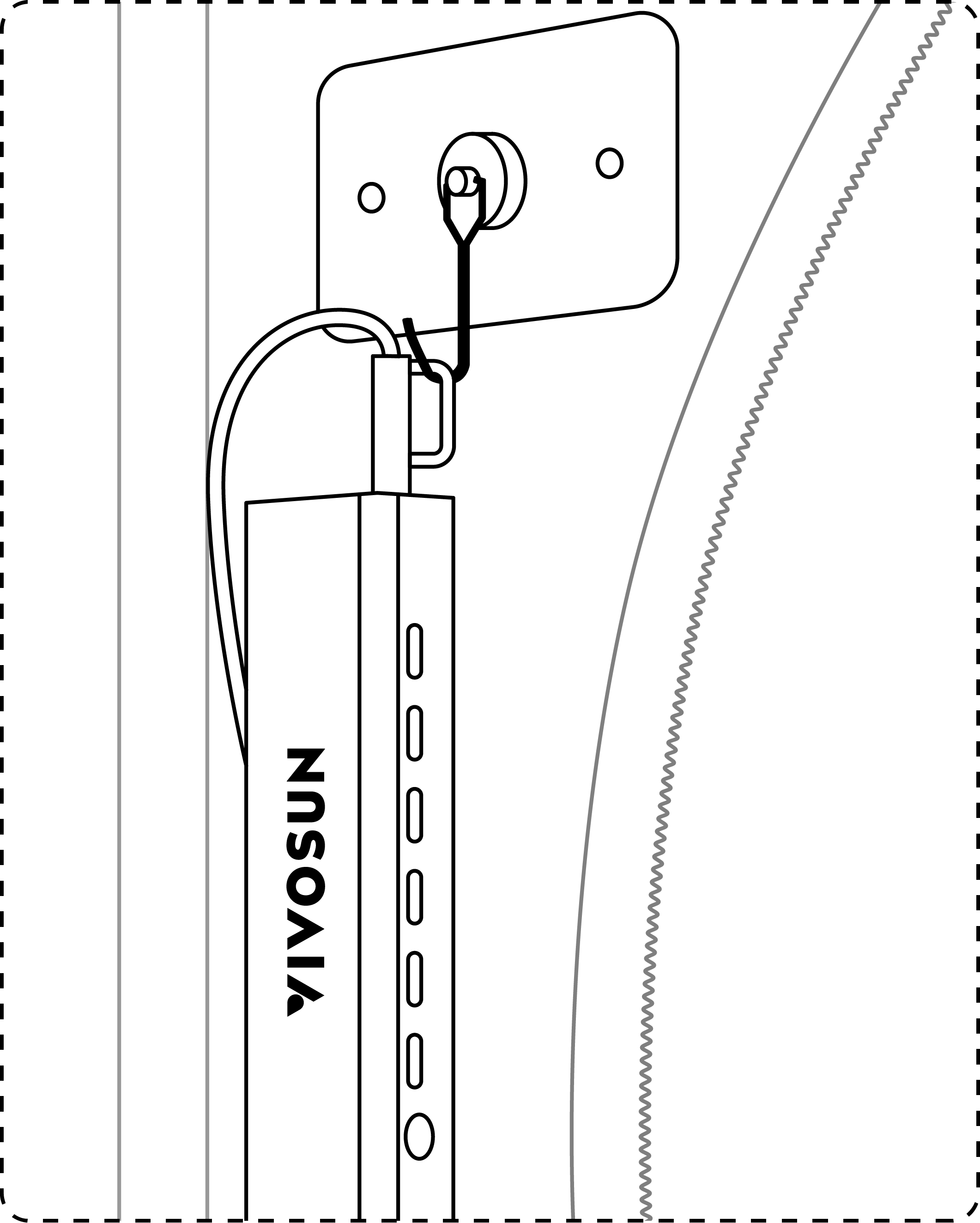

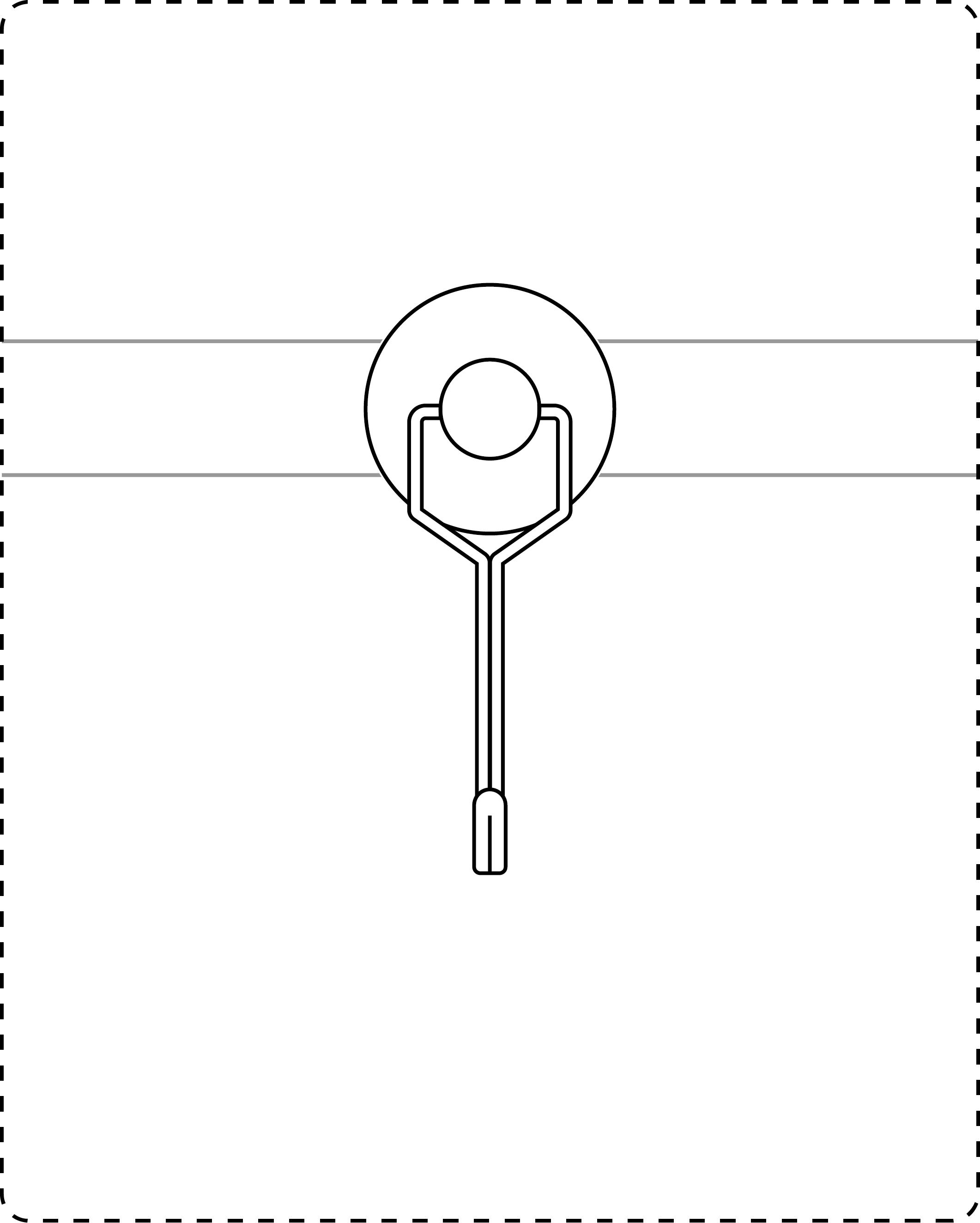

Según las necesidades de su instalación, fije magnéticamente el gancho de montaje directamente sobre la placa de hierro interior o sobre cualquiera de los postes metálicos de la tienda de cultivo. Una vez asegurado el gancho, cuelgue el Hub de forma segura.

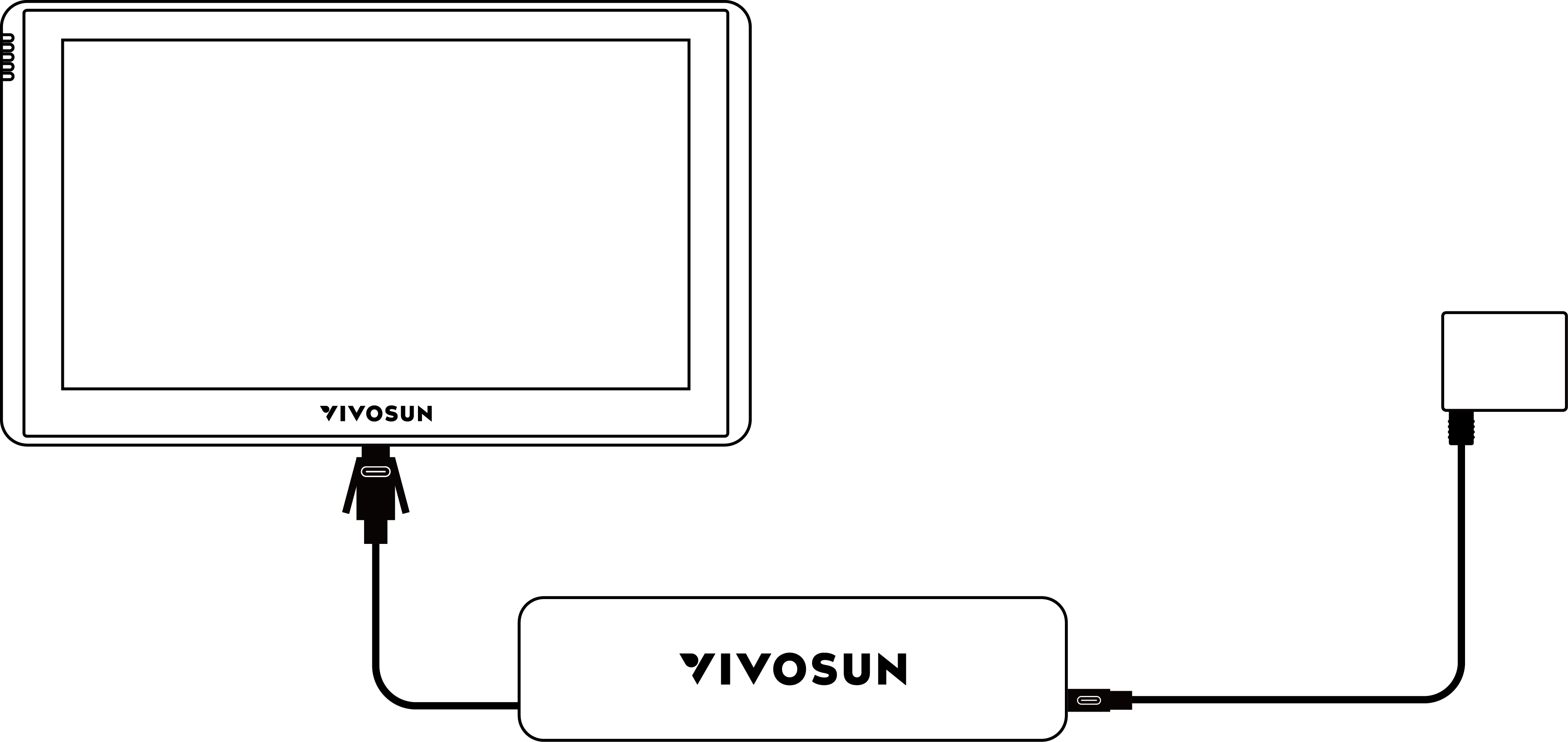

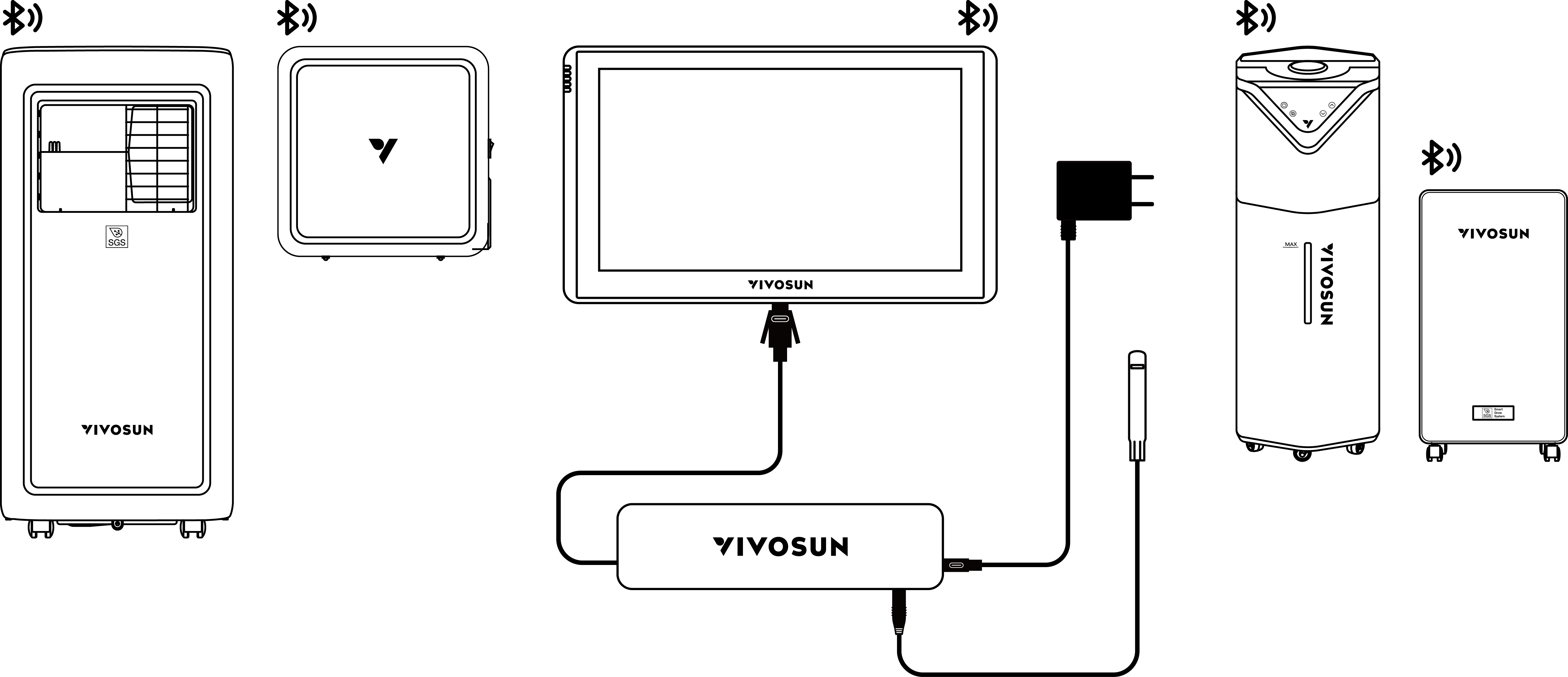

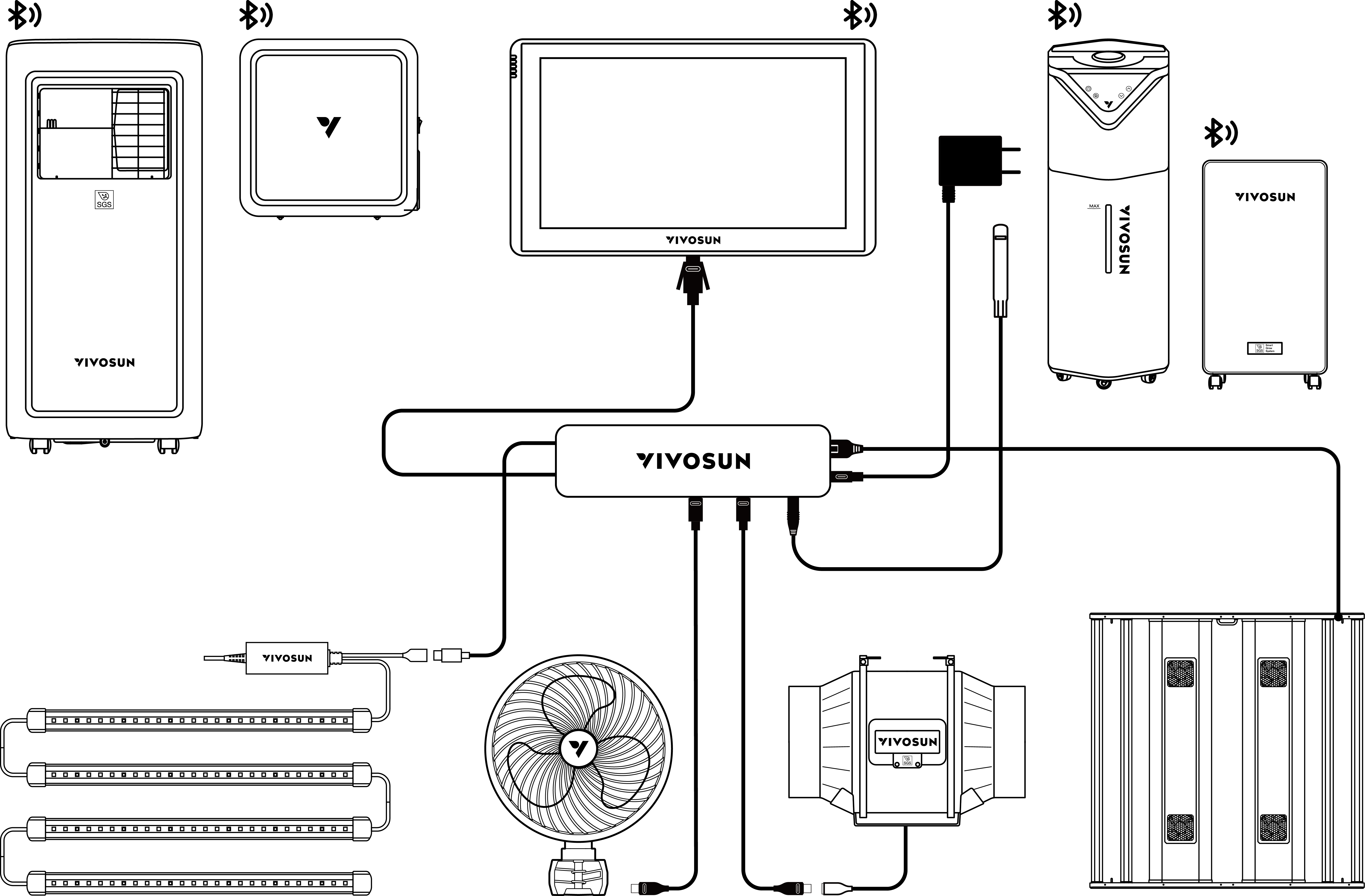

Conecte el cable proporcionado del Hub a la unidad X42, luego enchufe el cable de alimentación del Hub a una toma de corriente para alimentar el sistema.

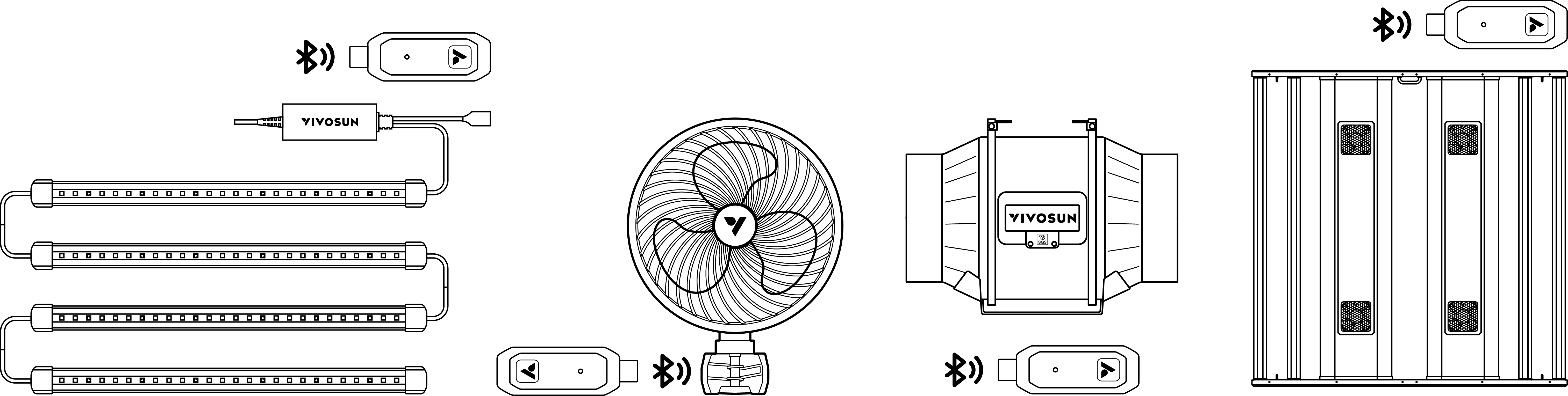

Conecte sus dispositivos con cable, como luces de cultivo, ventiladores de conducto in-line AeroZesh y ventiladores de clip AeroWave E, directamente a los puertos disponibles en el Hub. Alternativamente, estos dispositivos con cable pueden conectarse de forma inalámbrica a la X42 utilizando el controlador E25. Para otros dispositivos climáticos inalámbricos, como el humidificador AeroStream, el deshumidificador AeroDrain, el aire acondicionado AeroLush y el calefactor AeroLush, empárelos directamente con la X42 a través de Bluetooth.

*Conexión con cable

*Conexión inalámbrica

1. Descargue la aplicación Vivosun

Busque ''VIVOSUN'' en el Apple App Store o en el Google Play Store para descargar la aplicación Vivosun.

2. Agregar el controlador IA GrowHub X42

Toque ''+'' o para agregar el controlador IA GrowHub X42. Al conectarse a la aplicación Vivosun, parpadeará en la pantalla.

B. Configuración inicial

1. Encendido: Conecte la consola principal al Hub, luego enchufe el adaptador de corriente proporcionado en el puerto de alimentación del Hub.

Nota: A diferencia de modelos anteriores, el controlador X42 debe alimentarse con el adaptador incluido y no puede obtener energía de otros dispositivos conectados.

2. Configuración de la hora: Siga las indicaciones en pantalla para configurar la hora del sistema. Una vez conectado al Wi-Fi, el controlador se sincronizará automáticamente con su hora local.

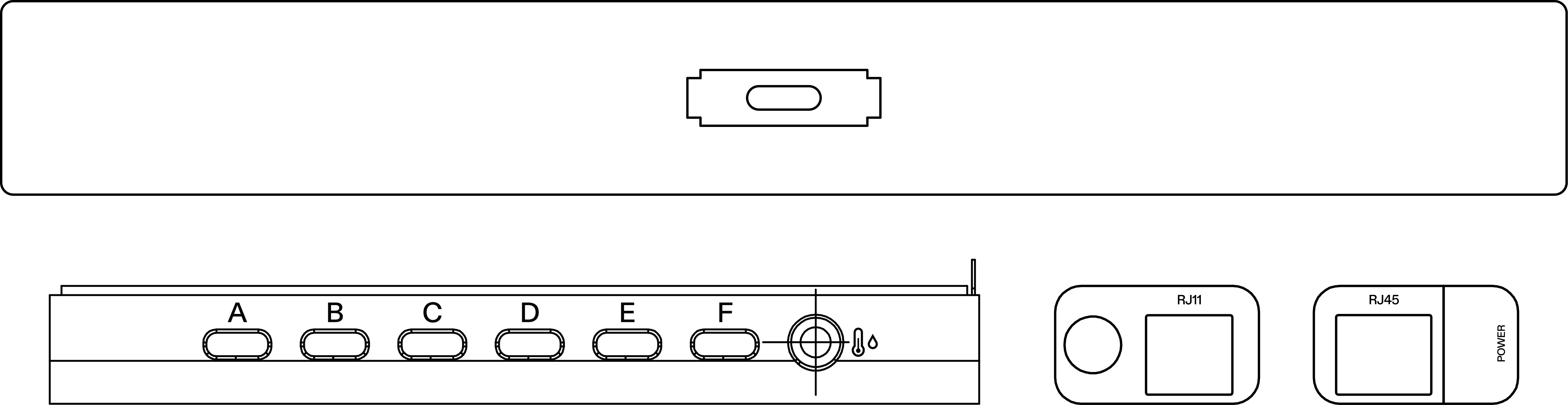

3. Configuración de los puertos del Hub: Cuando conecte dispositivos (como un AeroZesh o un AeroWave) al Hub, debe usar la pantalla de la consola principal para seleccionar el tipo de dispositivo exacto para cada puerto correspondiente. Esto garantiza que el controlador utilice la lógica operativa correcta.

Puede ajustar estas configuraciones de puerto en cualquier momento en Conexión > SGS con Cable.

Nota: Todos los puertos a los que se asigne el mismo tipo de dispositivo operarán bajo la misma lógica climática. Por ejemplo, si los puertos A, B y C están todos configurados como ventiladores de clip AeroWave, todos seguirán la misma lógica de ventilador de circulación.

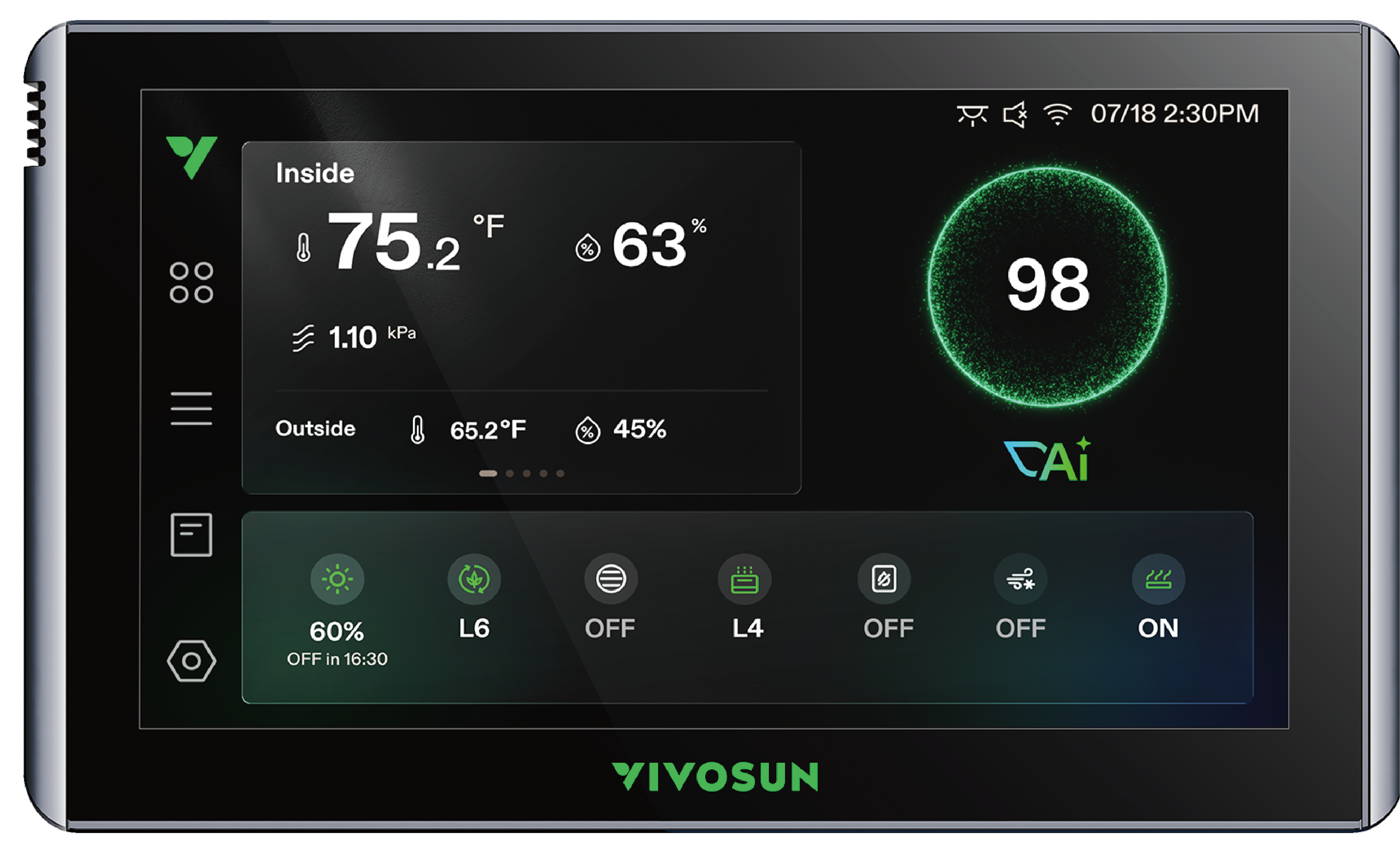

La barra inferior muestra el estado en tiempo real de sus equipos conectados:

1. Dispositivos predeterminados: Los dispositivos principales como luces de cultivo, ventiladores de conducto in-line y ventiladores de circulación se muestran permanentemente en la página de inicio, independientemente de su estado de conexión.

2. Dispositivos ambientales: Los dispositivos vinculados vía Bluetooth (como humidificadores AeroStream, deshumidificadores AeroDrain, aires acondicionados AeroLush o calefactores AeroFlux) aparecerán automáticamente en esta barra de estado una vez emparejados.

3. Niveles de operación: El texto debajo de cada icono indica su configuración actual (ej. "L6" o "60%").

Nota: Ciertos dispositivos climáticos como aires acondicionados, deshumidificadores y calefactores mostrarán simplemente "ON" o "OFF" en lugar de un nivel.

4. Estado de ejecución (icono verde): Un icono se ilumina en verde para indicar que el dispositivo está activo. Por ejemplo:

5. Acceso rápido: Toque cualquier icono de dispositivo en la barra de estado para navegar rápidamente a la página de configuración de ese dispositivo específico.

Una vez activada la función IA a través de la aplicación Vivosun, aparecerá una puntuación dinámica en la esquina superior derecha que indica la eficacia con la que la IA controla su equipo para alcanzar su temperatura, humedad y déficit de presión de vapor objetivo.

1. Activación: La puntuación se genera específicamente después de activar la función de control IA dentro de la aplicación Vivosun.

2. Lógica de puntuación: El sistema evalúa el rendimiento del control de la IA comparando continuamente sus Configuraciones objetivo (su temperatura, humedad y déficit de presión de vapor ideales) con las Lecturas en tiempo real en su espacio de cultivo.

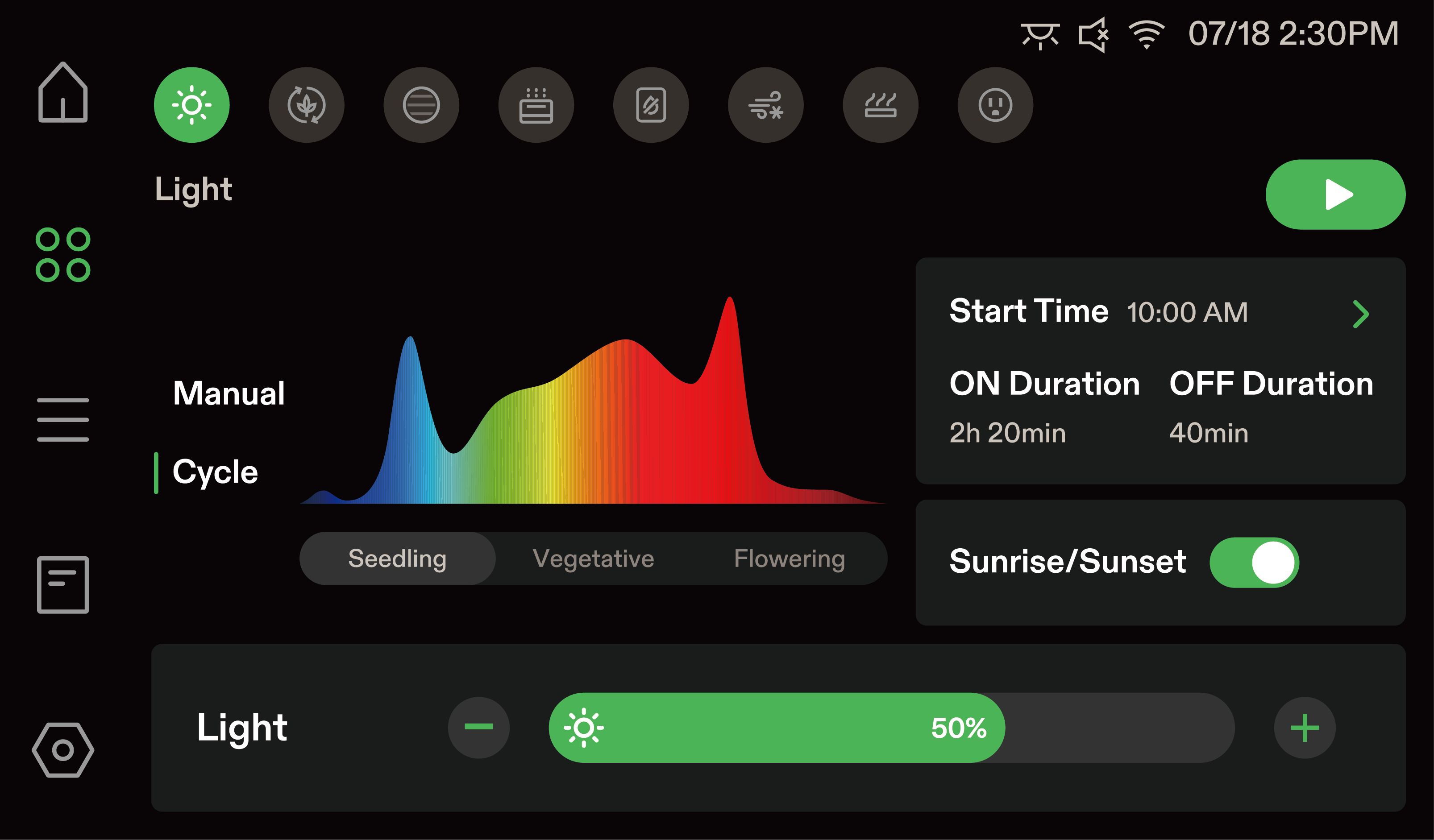

Esta interfaz le permite personalizar completamente sus horarios de iluminación, espectros e intensidad para un crecimiento óptimo de las plantas.

1. Modos de operación

2. Espectro

Toque para seleccionar entre espectros de plántula, vegetativo o floración.

3. Configuración del ciclo

4. Amanecer/Atardecer

5. Control de intensidad

Ajuste la intensidad lumínica de su luz de cultivo. Use los botones "-" y "+" para ajustar con precisión el porcentaje, o arrastre el control deslizante verde para alcanzar la intensidad deseada (0-100%).

6. Iniciar/Pausa

Una vez configurados sus parámetros, toque el botón verde "Iniciar". Esto activará su configuración y comenzará el modo Ciclo.

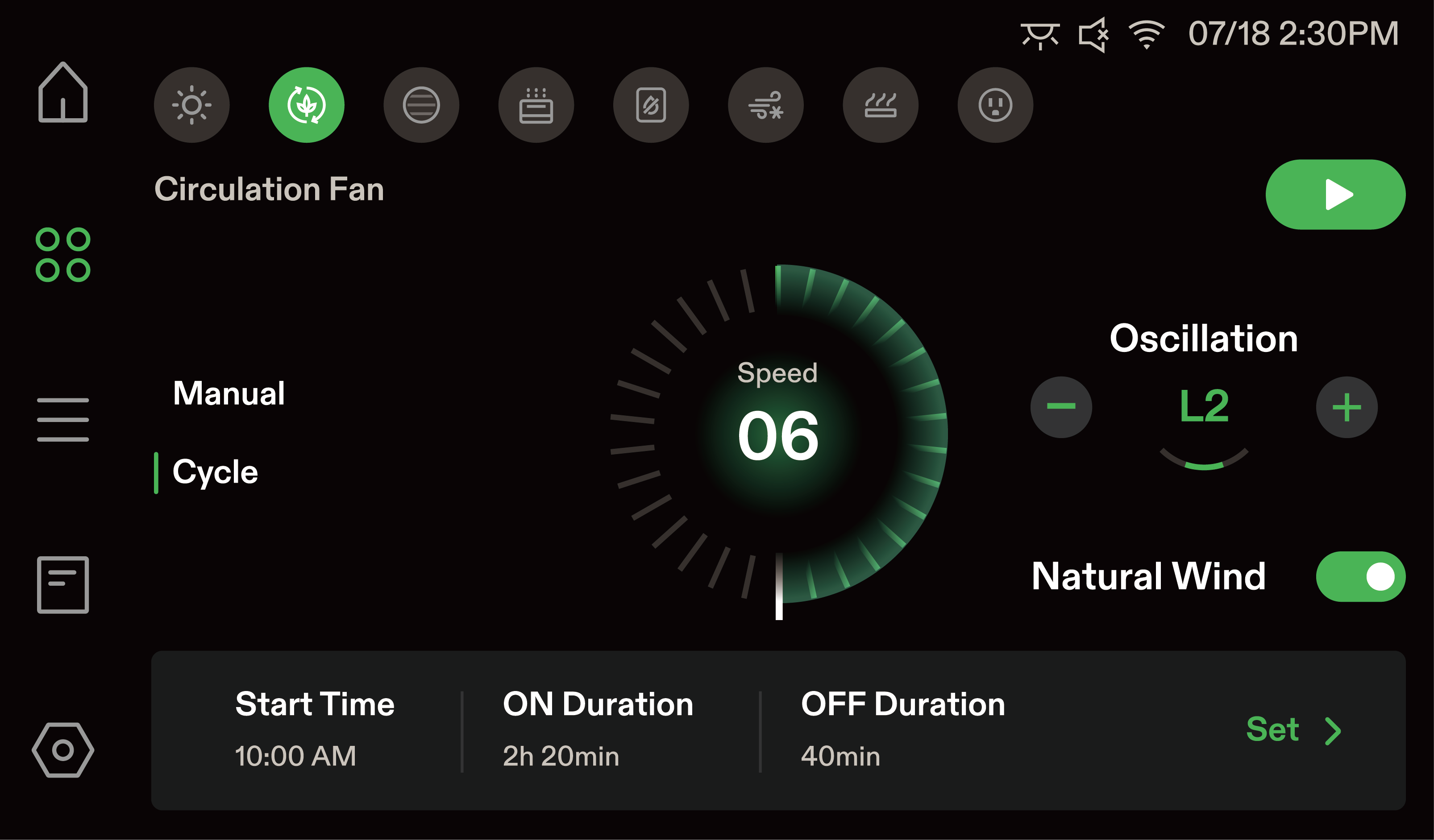

Esta interfaz le permite personalizar la velocidad del ventilador, la oscilación y los programas de operación para mantener un flujo de aire óptimo.

1. Modos de operación

2. Control de velocidad (Rango: OFF a 10)

Ajuste la velocidad del ventilador arrastrando el dial circular verde para seleccionar el nivel deseado.

3. Oscilación (Rango: L0 a L5)

Use los botones "-" y "+" para ajustar el ángulo de oscilación del ventilador.

4. Viento natural

Active esta opción para simular brisas exteriores naturales. La velocidad del ventilador fluctuará dinámicamente para promover tallos de plantas más fuertes y prevenir el estrés eólico localizado.

5. Configuración del ciclo: Toque "Establecer >" para editar los parámetros de su programa.

6. Iniciar/Pausa

Una vez configurados sus parámetros, toque el botón verde "Iniciar". Esto activará su configuración y comenzará el modo Ciclo.

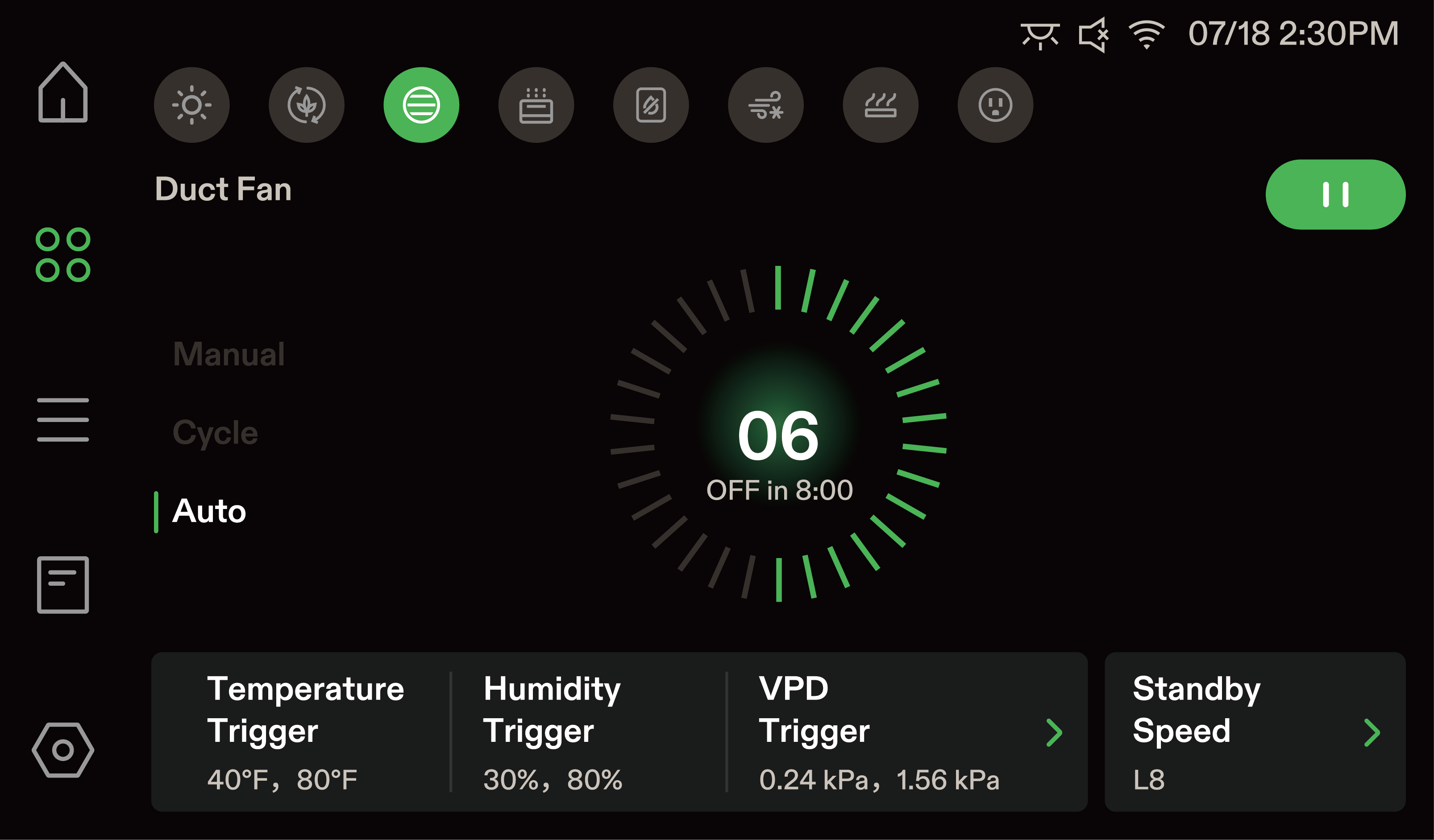

Esta interfaz le permite controlar los programas de los ventiladores de conducto y establecer activadores ambientales inteligentes para gestionar la temperatura, humedad y flujo de aire.

1. Modos de operación

2. Control de velocidad

3. Configuración del ciclo (solo modo Ciclo)

Toque "Establecer >" en la parte inferior para configurar:

4. Disparadores ambientales (solo modo Automático)

Toque los paneles inferiores para establecer parámetros de automatización inteligente:

5. Iniciar/Pausa Cuando compile configuraciones en modo Ciclo o Automático, toque el botón verde "Iniciar" en la esquina superior derecha para activar su configuración.

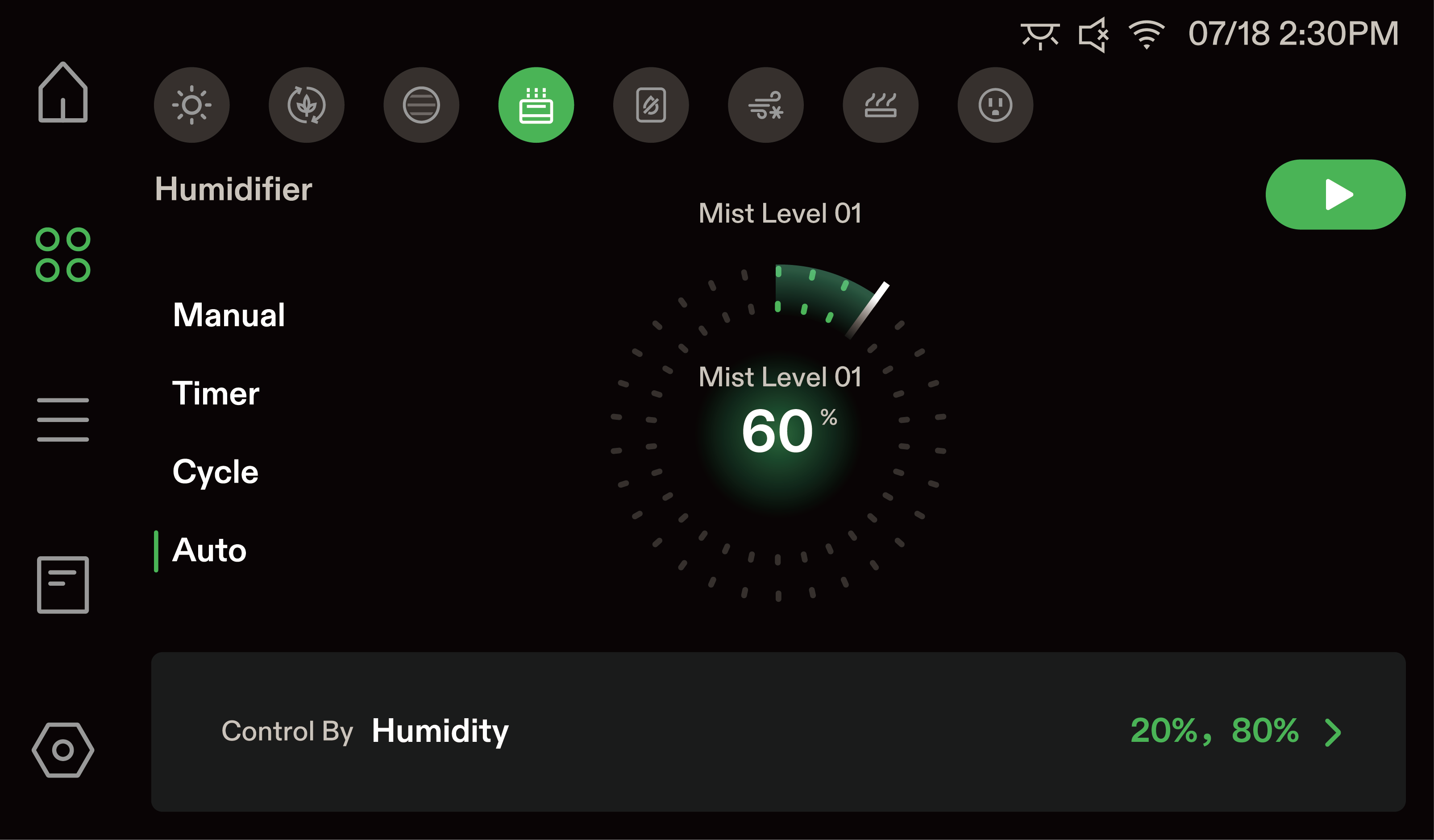

Esta interfaz le permite controlar los niveles de humedad de su entorno mediante operación continua, temporizadores específicos, programas cíclicos o segmentación ambiental inteligente.

1. Modos de operación

2. Nivel de nebulización y estado actual

3. Configuración del temporizador (solo modo Temporizador)

Toque el panel inferior para establecer una duración de cuenta regresiva (ej. 3h 0min). El humidificador funcionará al nivel de nebulización configurado hasta que el temporizador llegue a cero.

4. Configuración del ciclo (solo modo Ciclo)

Toque "Establecer >" en la parte inferior para configurar su programa repetitivo:

5. Configuración automática (solo modo Automático)

Toque el panel inferior ("Controlar por…​") para establecer su objetivo ambiental ideal. Elija Déficit de presión de vapor objetivo o Humedad objetivo y establezca el valor deseado (ej. 1,2 kPa). El humidificador se activará automáticamente cuando el entorno esté demasiado seco y dejará de nebulizar una vez alcanzado el objetivo.

6. Iniciar/Pausa

Cuando configure los ajustes en modo Temporizador, Ciclo o Automático, toque el botón verde "Iniciar" en la esquina superior derecha para activar la operación seleccionada. (El botón se convierte en un icono de Pausa durante el funcionamiento).

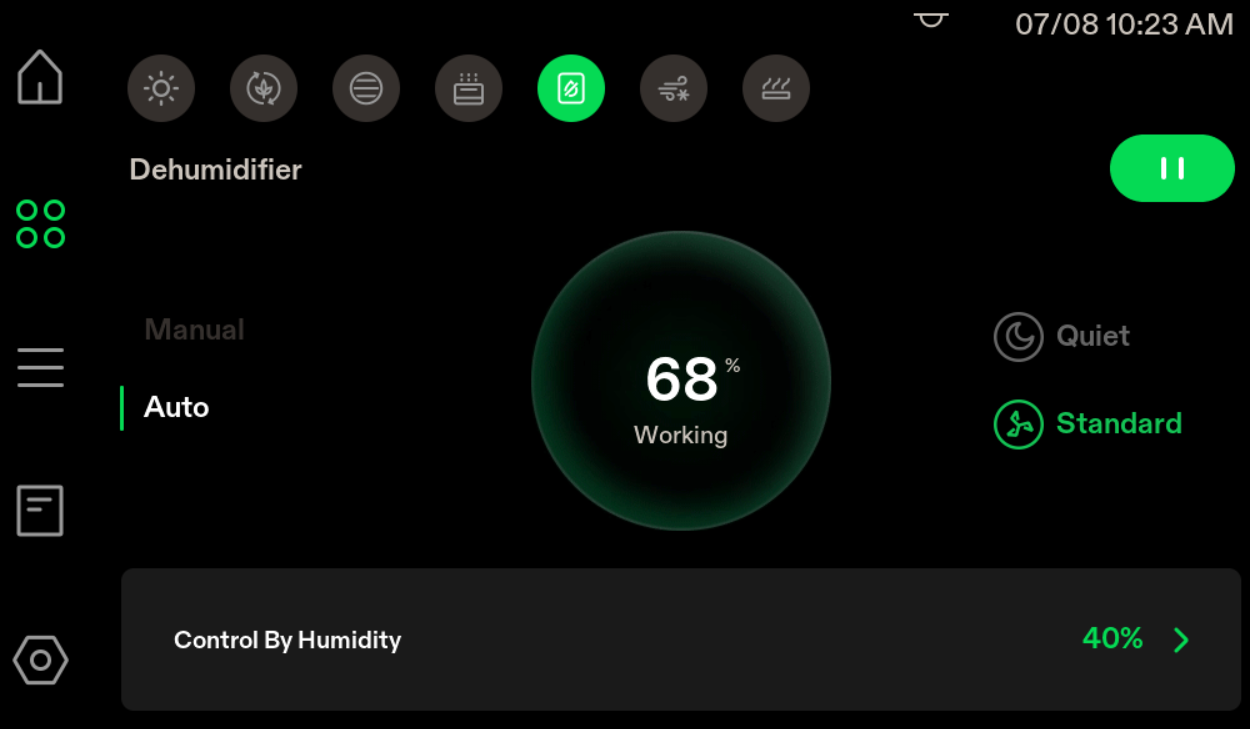

Esta interfaz le permite eliminar el exceso de humedad de su entorno, ya sea de forma continua o mediante un segmentación automatizada inteligente.

1. Modos de operación

2. Estado actual y configuración de velocidad del ventilador

a) Silencioso: Velocidad de ventilador más baja para un funcionamiento más silencioso.

b) Estándar: Velocidad de ventilador más alta para la máxima eficiencia de eliminación de humedad.

3. Configuración automática (solo modo Automático)

Toque el panel inferior ("Controlar por…​") para establecer su objetivo ambiental ideal. Elija Humedad objetivo o Déficit de presión de vapor objetivo y establezca el valor deseado (ej. 40%). El deshumidificador se activará automáticamente cuando el entorno esté demasiado húmedo y se detendrá una vez alcanzado el objetivo.

4. Alimentación y activación

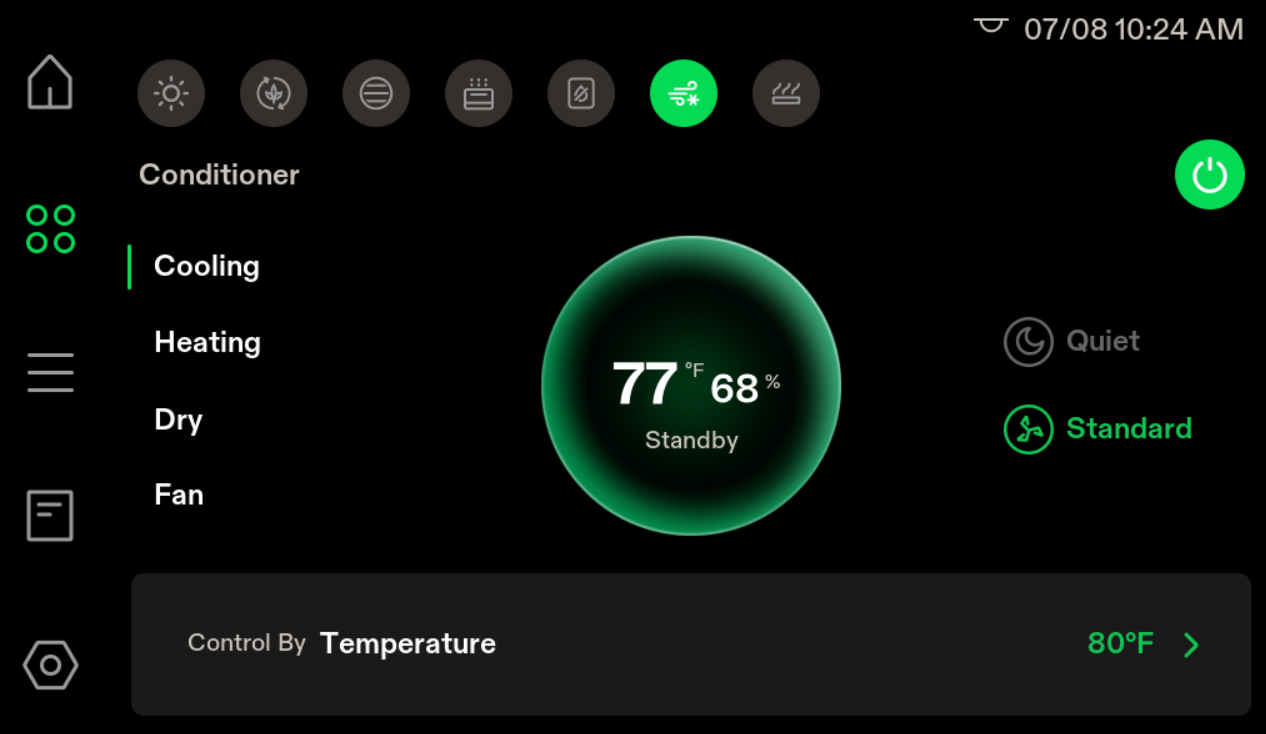

Esta interfaz le permite gestionar completamente el clima de su entorno mediante el control de temperatura y humedad.

1. Modos de operación

Seleccione la operación deseada en el menú de la izquierda:

2. Estado actual y configuración de velocidad del ventilador

-Silencioso: Velocidad de ventilador más baja para un funcionamiento más silencioso.

-Estándar: Velocidad de ventilador más alta para la máxima eficiencia.

3. Configuración del objetivo (modos Enfriamiento, Calefacción y Seco)

Toque el panel inferior ("Controlar por…​") para establecer su objetivo ambiental ideal. Arrastre el control deslizante para establecer el valor deseado (ej. Temperatura objetivo a 80°F o Humedad objetivo al 50%). El aire acondicionado se activará automáticamente cuando el entorno se desvíe de su configuración y entrará en modo Espera una vez alcanzado el objetivo.

4. Controles de alimentación

Toque el botón verde de encendido en la esquina superior derecha para encender o apagar el dispositivo al instante en todos los modos de operación.

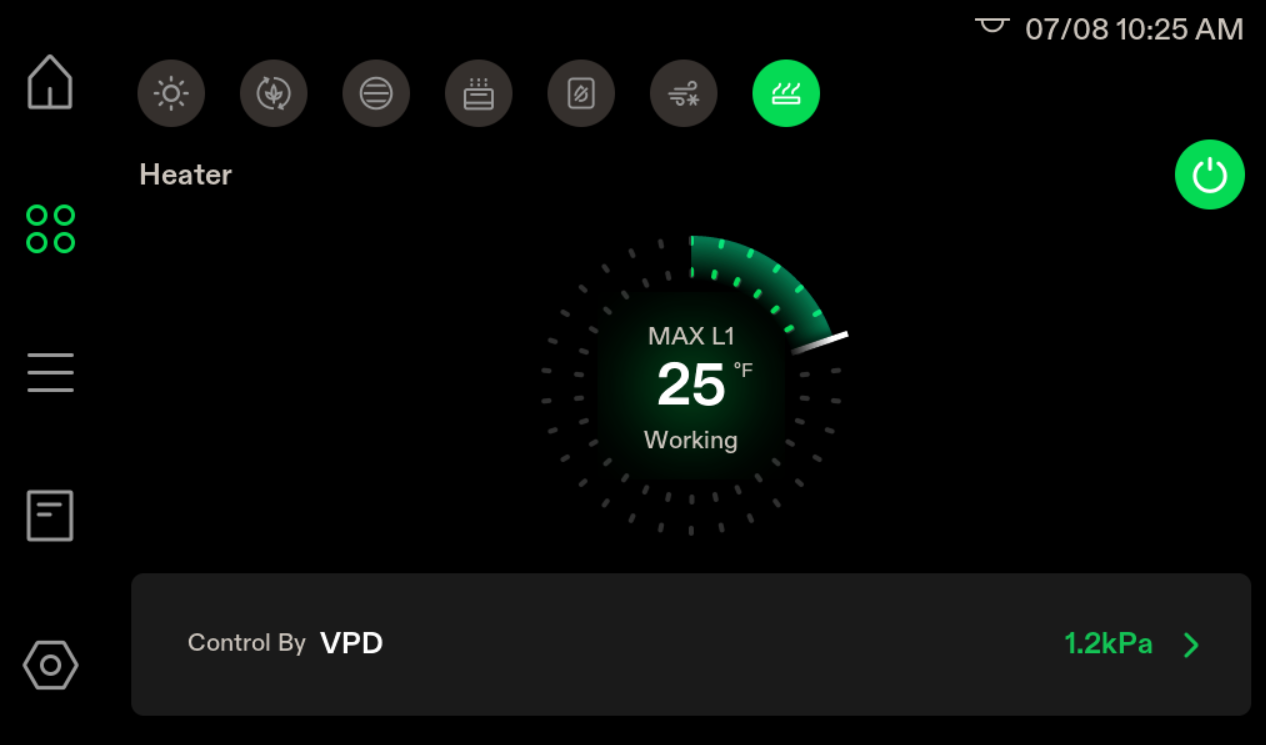

Esta interfaz le permite agregar calor a su entorno para mantener condiciones ideales de temperatura o déficit de presión de vapor.

1. Estado actual y nivel de calor

2. Configuración del objetivo: Toque el panel inferior ("Controlar por…​") para abrir el menú detallado de configuración de objetivos. Use las pestañas superiores para elegir su métrica de control preferida:

-Por debajo de la temperatura mínima: El calefactor funciona continuamente para elevar rápidamente la temperatura al rango activo.

-Dentro del rango (Mín a Máx): Zona real de control del déficit de presión de vapor. El calefactor modula inteligentemente para alcanzar y mantener con precisión su déficit de presión de vapor objetivo.

-Por encima de la temperatura máxima: El calefactor se detiene automáticamente por completo, independientemente del nivel actual de déficit de presión de vapor, para evitar el sobrecalentamiento accidental.

3. Controles de alimentación

Toque el botón verde de encendido en la esquina superior derecha para encender o apagar el dispositivo al instante.

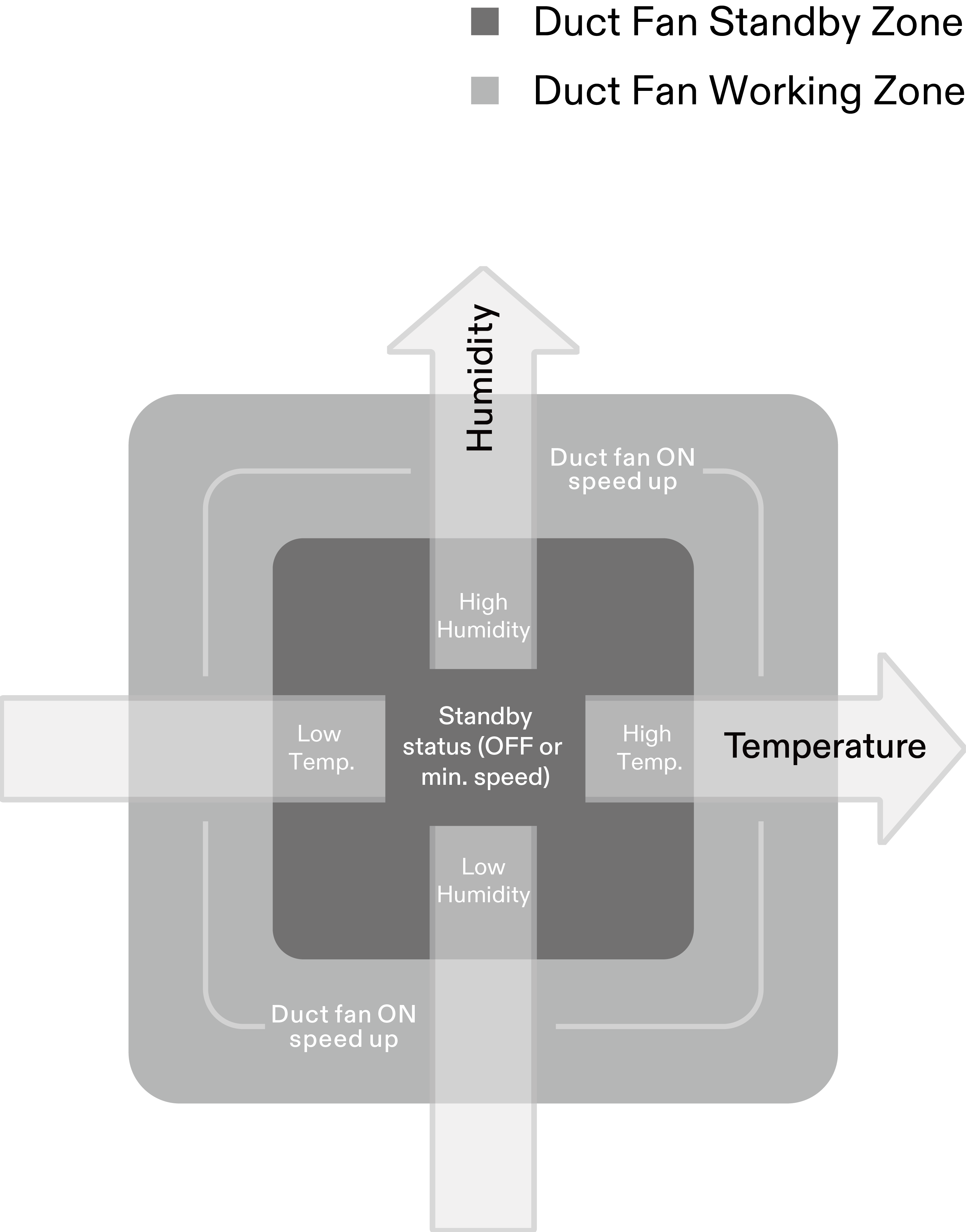

Los ajustes de los umbrales entre las zonas de espera y activa del ventilador de conducto se pueden ajustar mediante el controlador GrowHub o la aplicación Vivosun. En la aplicación Vivosun, también puede establecer el comportamiento del ventilador de conducto durante el modo Espera, eligiendo mantenerlo OFF o hacerlo funcionar a una velocidad mínima. Cuando la temperatura o humedad alcanza un umbral especificado, el ventilador de conducto se enciende o aumenta su velocidad. Cuanto más se desvíe el entorno del umbral, mayor será la velocidad del ventilador.

La lectura de temperatura o humedad interior parpadeará si los valores superan o caen por debajo de los niveles establecidos.

El icono de alarma parpadeará si la temperatura o humedad interior supera el rango establecido o si el ventilador de conducto permanece en modo de funcionamiento durante más de 1 hora.

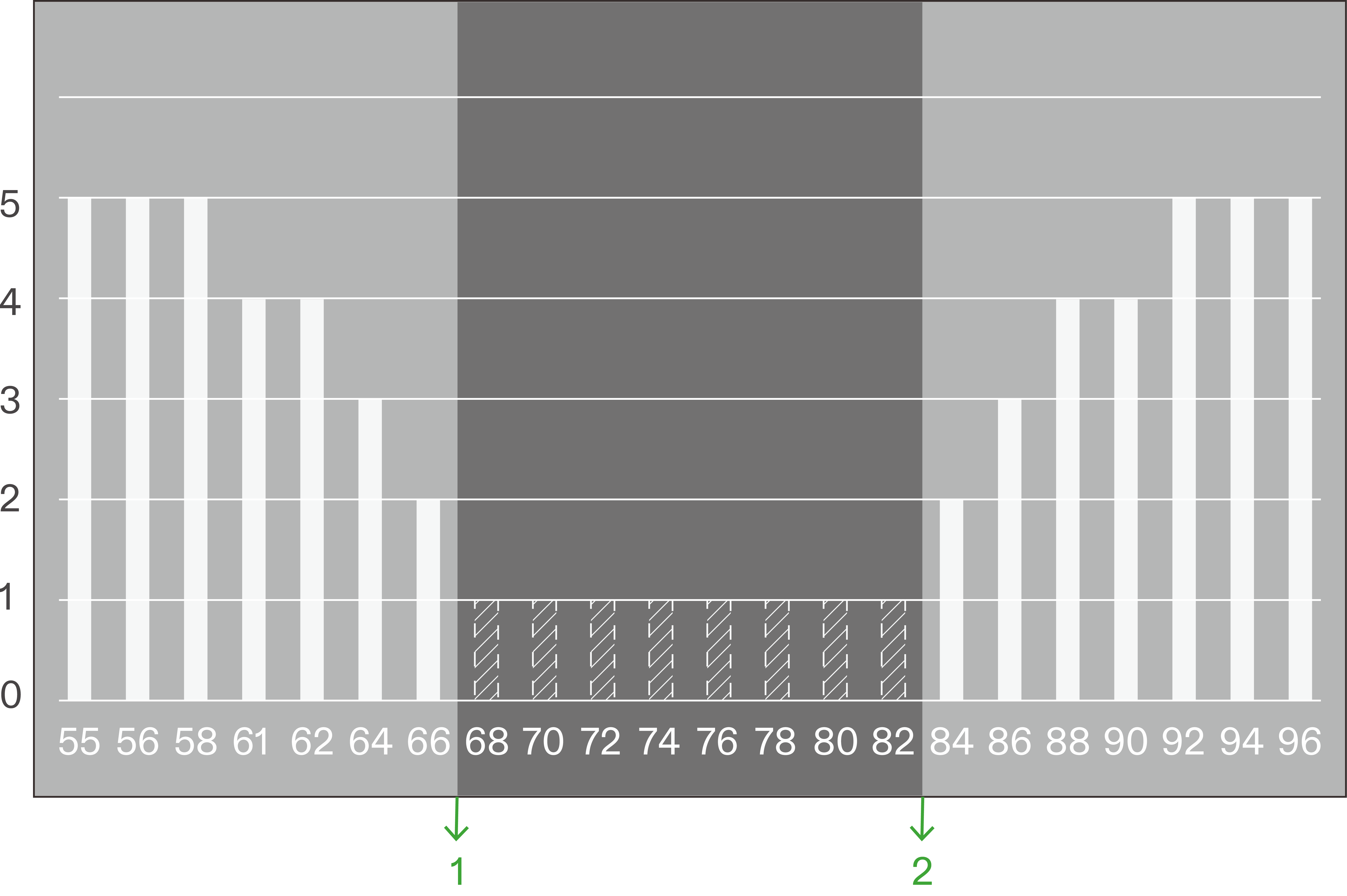

Zona en espera del ventilador de conducto – Estado en espera (OFF o velocidad mín.)

Zona de trabajo del ventilador de conducto (Ventilador de conducto ON / aumento de velocidad)

*El eje horizontal representa la temperatura (°F)

① Disparador de temperatura baja

② Disparador de temperatura alta

El ejemplo anterior muestra el ventilador de conducto operando en modo Automático (velocidad máxima = 5, velocidad en espera = 1) en respuesta a cambios en la temperatura interior. Cuando la temperatura alcanza un umbral establecido, el ventilador de conducto se enciende o aumenta su velocidad. Cuanto más supera la temperatura el umbral, mayor es la velocidad del ventilador.

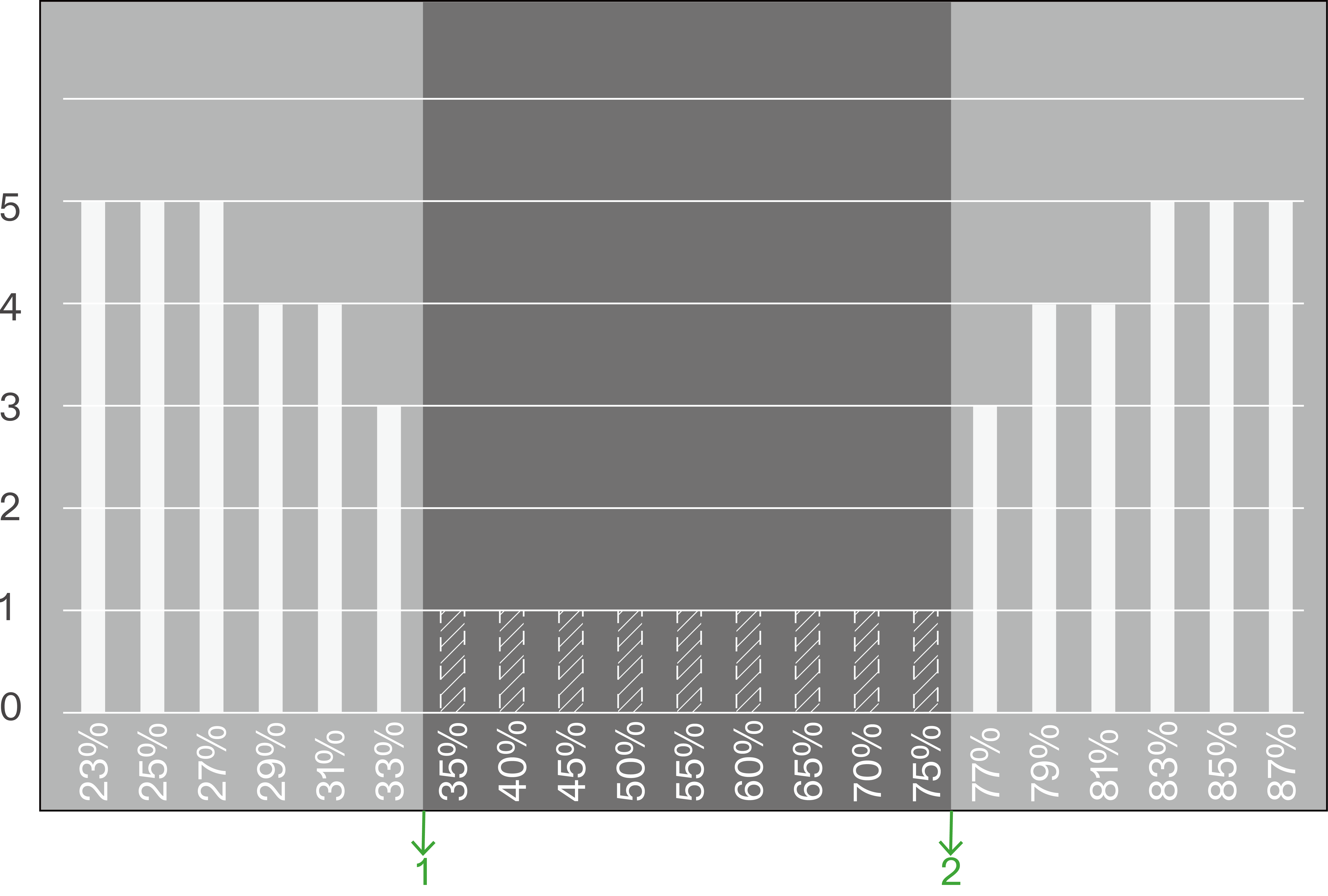

Zona en espera del ventilador de conducto – Estado en espera (OFF o velocidad mín.)

Zona de trabajo del ventilador de conducto (Ventilador de conducto ON / aumento de velocidad)

*El eje horizontal representa la humedad relativa (HR)

① Disparador de humedad baja

② Disparador de humedad alta

El ejemplo anterior muestra el ventilador de conducto operando en modo Automático (velocidad máxima = 5, velocidad en espera = 1) en respuesta a cambios en la humedad interior. Cuando la humedad alcanza un umbral establecido, el ventilador de conducto se enciende o aumenta su velocidad. Cuanto más supera la humedad el umbral, mayor es la velocidad del ventilador.

Zona en espera del ventilador de conducto – Estado en espera (OFF o velocidad mín.)

Zona de trabajo del ventilador de conducto (Ventilador de conducto ON / aumento de velocidad)

*El eje horizontal representa el déficit de presión de vapor (kPa)

① Disparador de déficit de presión de vapor bajo

② Disparador de déficit de presión de vapor alto

El ejemplo anterior muestra el ventilador de conducto operando en modo Automático (déficit de presión de vapor alto = 1,0, bajo = 0,5, velocidad máxima = 5, velocidad en espera = 1) en respuesta a cambios en la temperatura interior. Cuando la temperatura alcanza un umbral establecido, el ventilador de conducto se enciende o aumenta su velocidad. Cuanto más supera la temperatura el umbral, mayor es la velocidad del ventilador.

Nota: Para un control preciso del déficit de presión de vapor, utilice los dispositivos HVAC (aire acondicionado AeroLush, humidificador AeroStream, deshumidificador AeroDrain, calefactor AeroFlux) junto con el sistema. El ventilador de conducto por sí solo solo puede ayudar a regular el déficit de presión de vapor intercambiando aire entre la tienda de cultivo y el entorno exterior para ajustar la temperatura y humedad.

Utilice la aplicación Vivosun para cambiar el ventilador de conducto al modo Automático avanzado, donde el sistema también considera la temperatura y humedad fuera de su espacio de cultivo al controlar el ventilador. En este modo, puede establecer umbrales mínimos y máximos de temperatura y humedad. Si las condiciones exteriores son peores que las interiores, el ventilador de conducto no aumentará la velocidad, incluso si la temperatura o humedad interna supera el rango establecido. El icono de alarma parpadeará para notificarle que el entorno exterior no es adecuado.

Para activar el modo Automático avanzado, vaya a la aplicación Vivosun: Configuración > Configuración adicional > Modo de disparo automático del ventilador de conducto.
