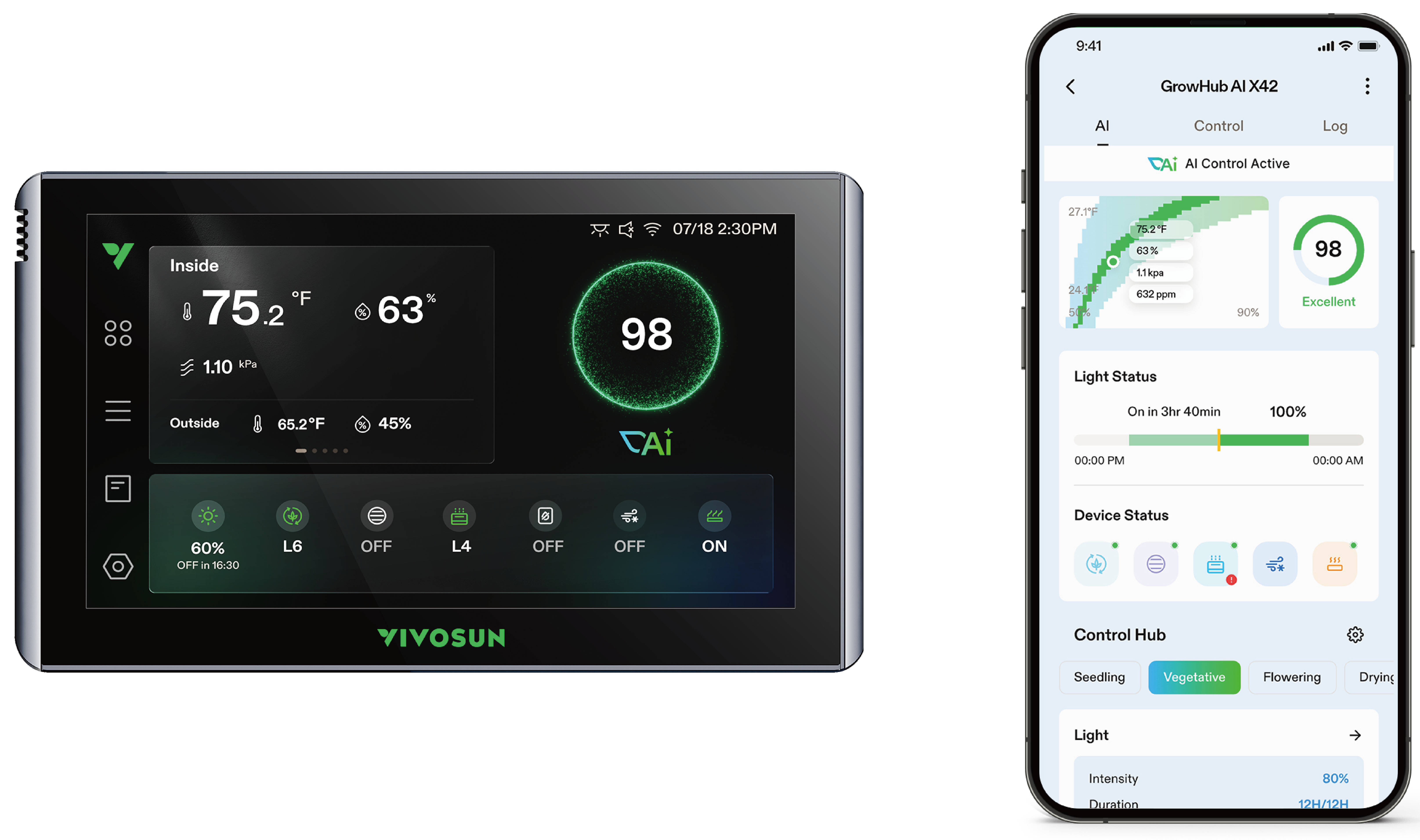

GrowHub X42 – Manuel

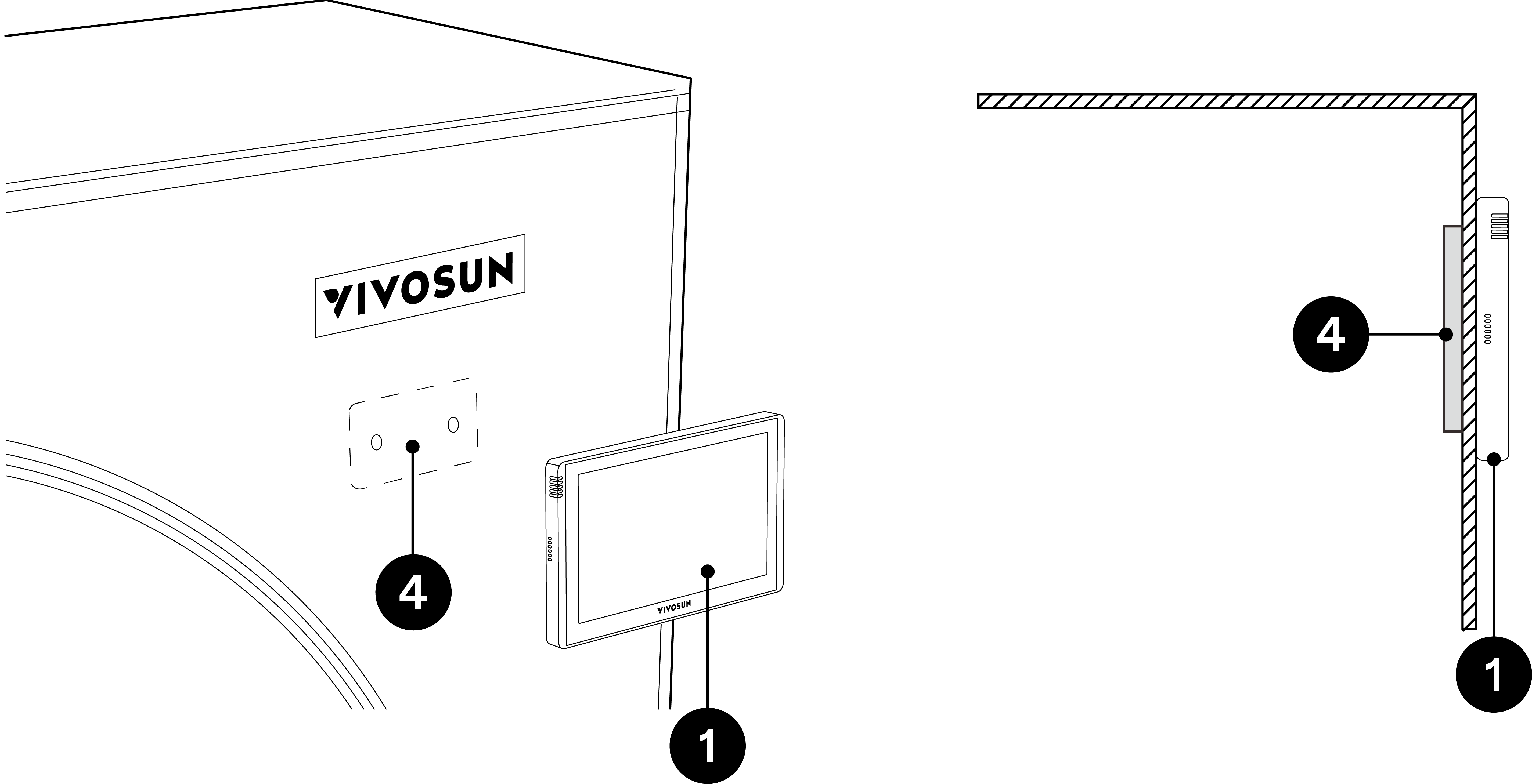

Retirez le film protecteur de la plaque en fer et collez la plaque sur la surface INTÉRIEURE de votre tente à l’endroit où vous souhaitez placer le contrôleur. Vous pouvez ensuite placer le contrôleur intelligent sur la surface EXTÉRIEURE de votre tente, où il se fixera à la plaque en fer grâce à un aimant intégré à l’arrière.

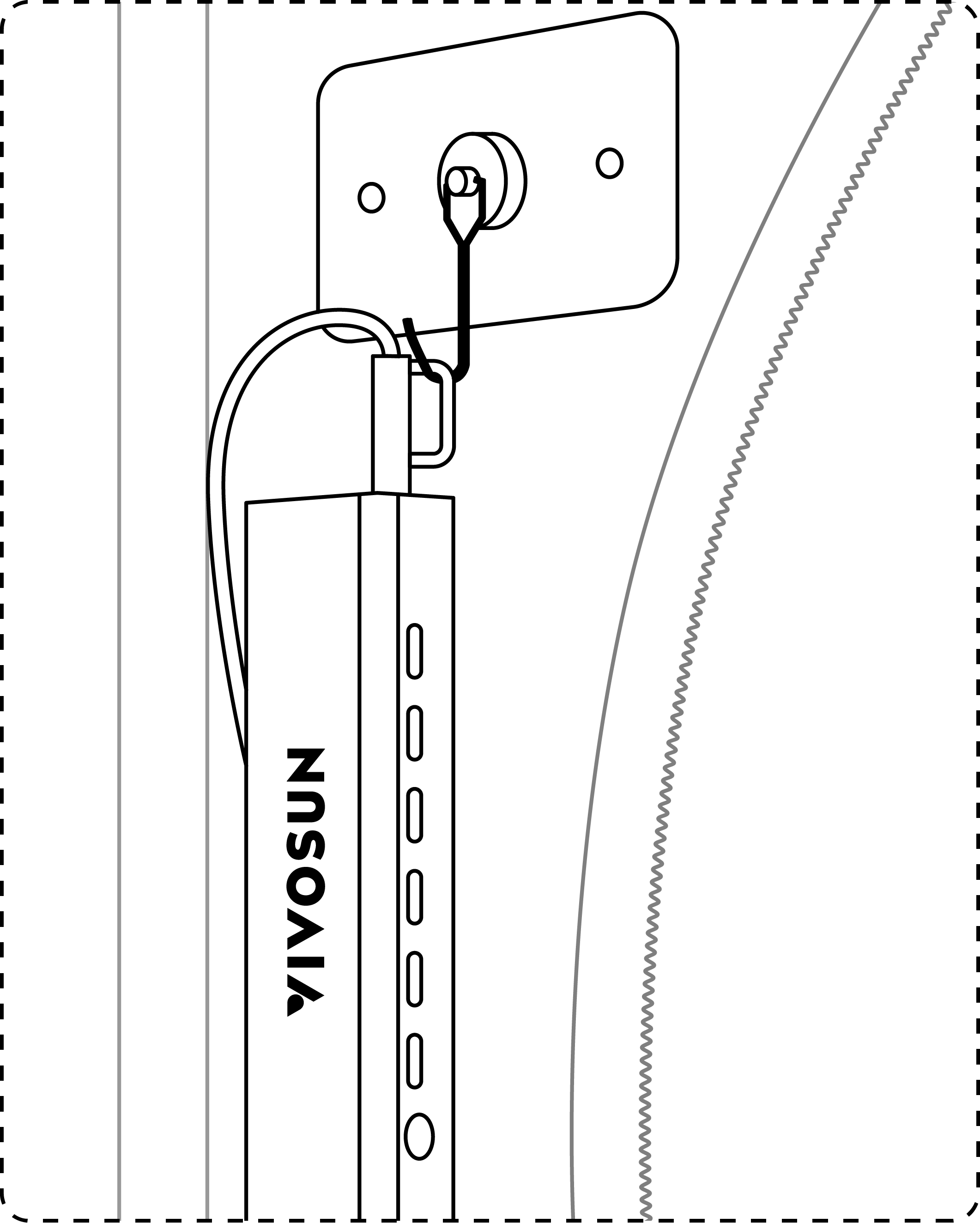

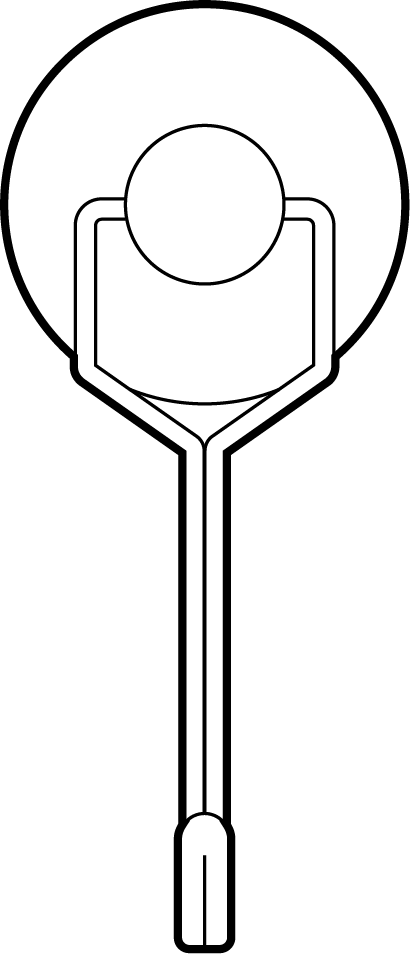

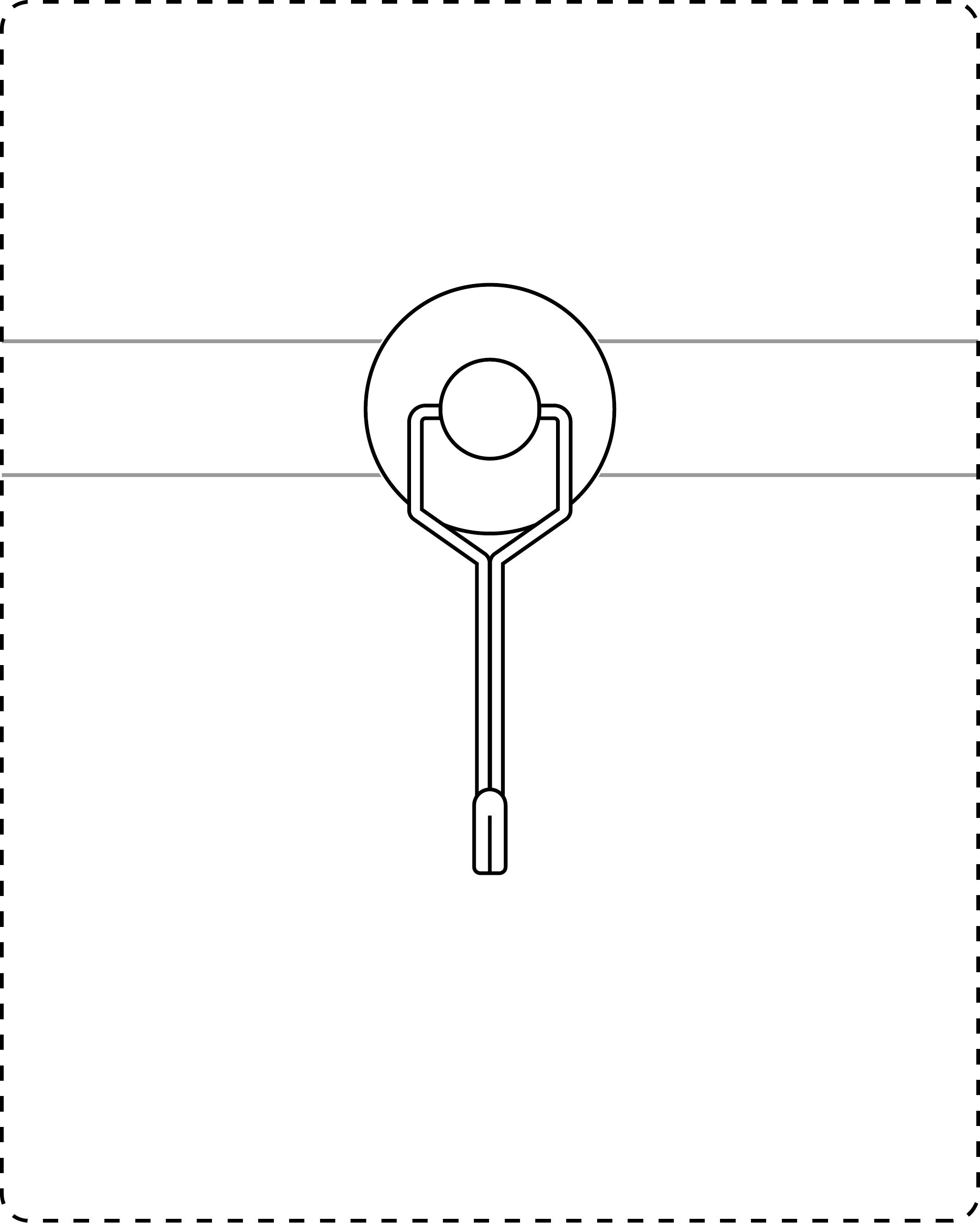

Selon les besoins de votre installation, fixez magnétiquement le crochet de montage soit directement sur la plaque en fer intérieure, soit sur l’un des poteaux métalliques de la tente de culture. Une fois le crochet fixé, accrochez-y le Hub en toute sécurité.

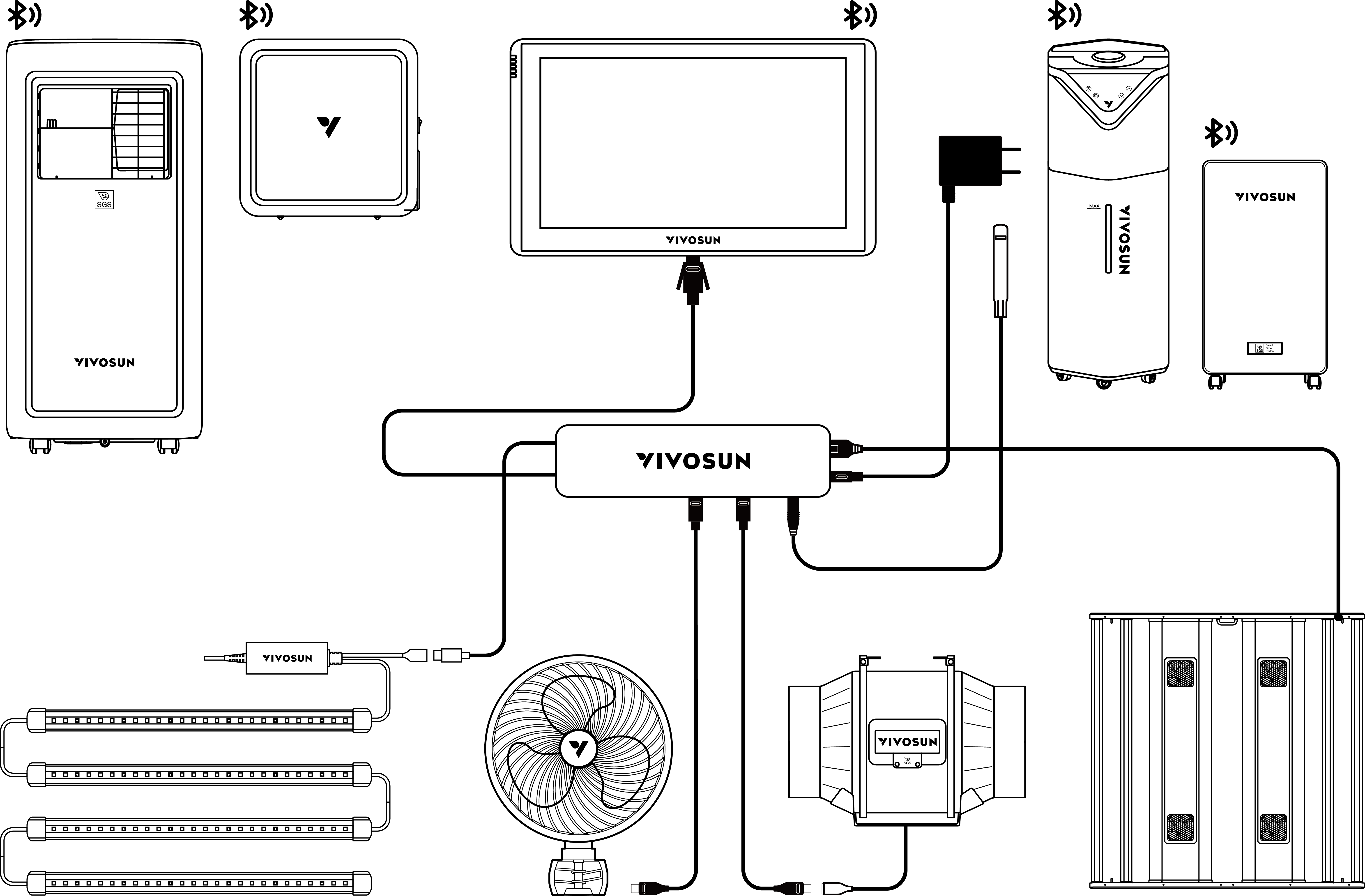

Connectez le câble fourni du Hub à l’unité X42, puis branchez le cordon d’alimentation du Hub sur une prise pour alimenter le système.

Branchez vos appareils filaires, tels que les lampes de culture, les ventilateurs de conduit in-line AeroZesh et les ventilateurs à clip AeroWave E, directement sur les ports disponibles du Hub. Alternativement, ces appareils filaires peuvent être connectés sans fil à la X42 à l’aide du contrôleur E25. Pour les autres appareils climatiques sans fil, tels que l’humidificateur AeroStream, le déshumidificateur AeroDrain, le climatiseur AeroLush et le chauffage AeroLush, associez-les directement à la X42 via Bluetooth.

*Connexion filaire

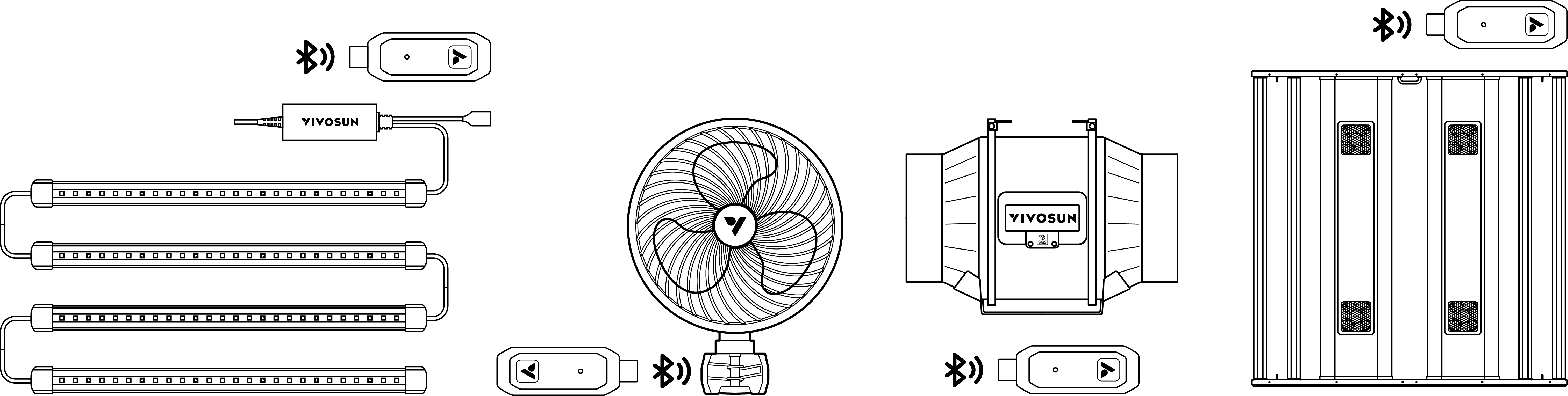

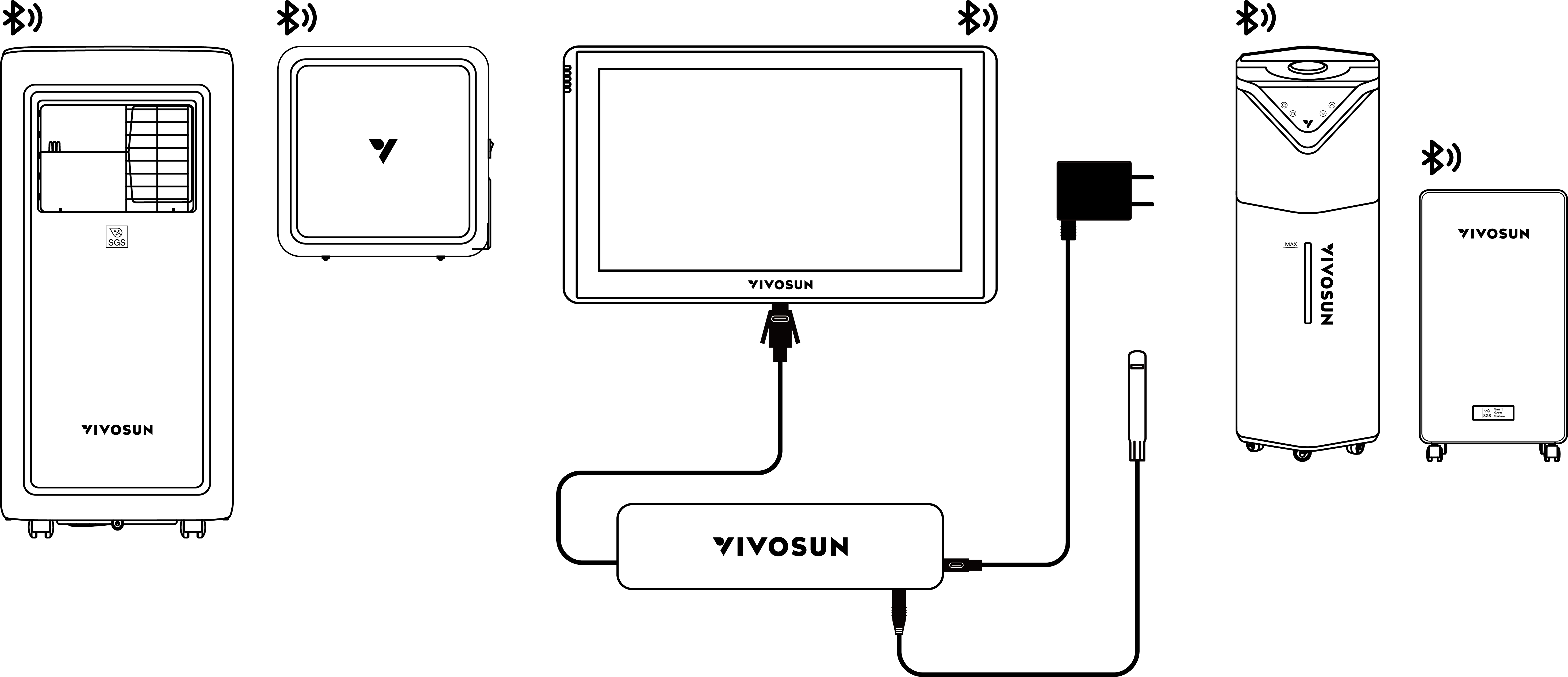

*Connexion sans fil

1. Téléchargez l’application Vivosun

Recherchez ''VIVOSUN'' dans l’Apple App Store ou dans le Google Play Store pour télécharger l’application Vivosun.

2. Ajouter le contrôleur IA GrowHub X42

Appuyez sur ''+'' ou pour ajouter le contrôleur IA GrowHub X42. Lors de la connexion à l’application Vivosun, clignotera à l’écran.

B. Première configuration

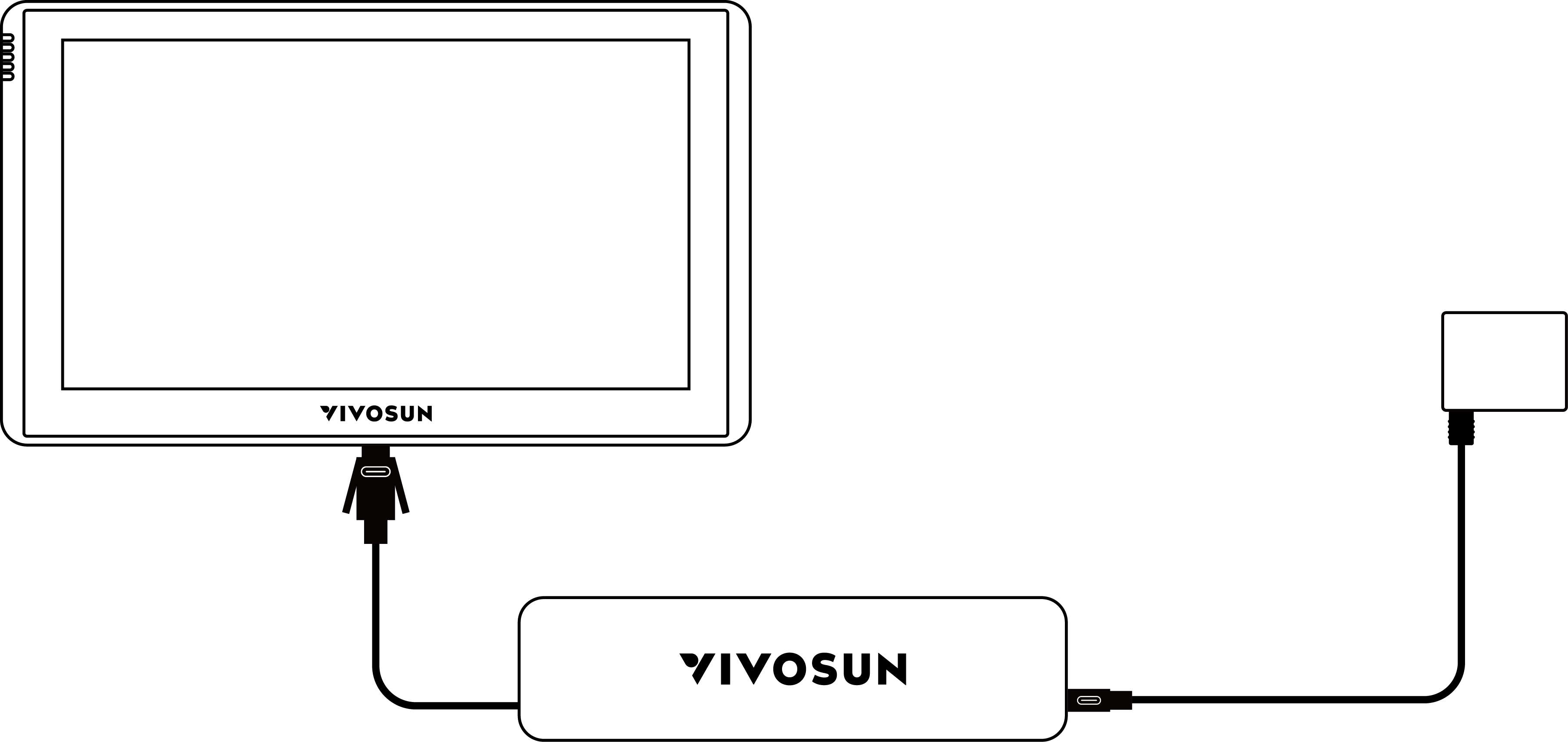

1. Mise sous tension : Connectez la console principale au Hub, puis branchez l’adaptateur secteur fourni sur le port d’alimentation du Hub.

Remarque : Contrairement aux modèles précédents, le contrôleur X42 doit être alimenté par l’adaptateur fourni et ne peut pas tirer l’alimentation d’autres appareils connectés.

2. Réglage de l’heure : Suivez les invites à l’écran pour définir l’heure du système. Une fois connecté au Wi-Fi, le contrôleur se synchronise automatiquement avec votre heure locale.

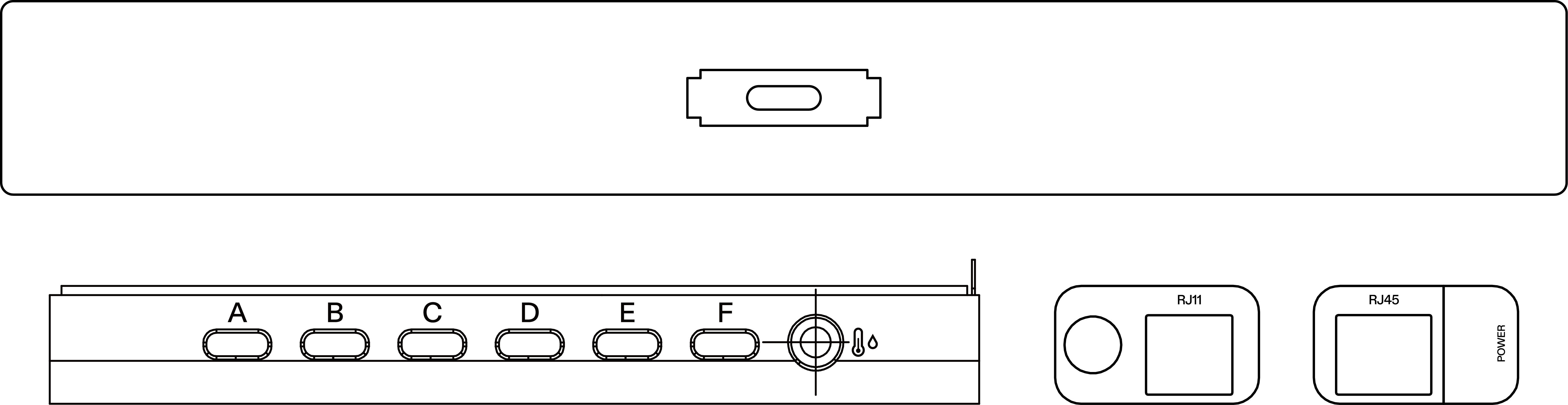

3. Configuration des ports du Hub : Lorsque vous branchez des appareils (comme un AeroZesh ou un AeroWave) sur le Hub, vous devez utiliser l’écran de la console principale pour sélectionner le type d’appareil exact pour chaque port correspondant. Cela garantit que le contrôleur utilise la logique de fonctionnement correcte.

Vous pouvez ajuster ces paramètres de port à tout moment en allant dans Connexion > SGS Filaire.

Remarque : Tous les ports auxquels est attribué le même type d’appareil fonctionneront selon la même logique climatique. Par exemple, si les ports A, B et C sont tous configurés comme ventilateurs à clip AeroWave, ils suivront tous la même logique de ventilateur de circulation.

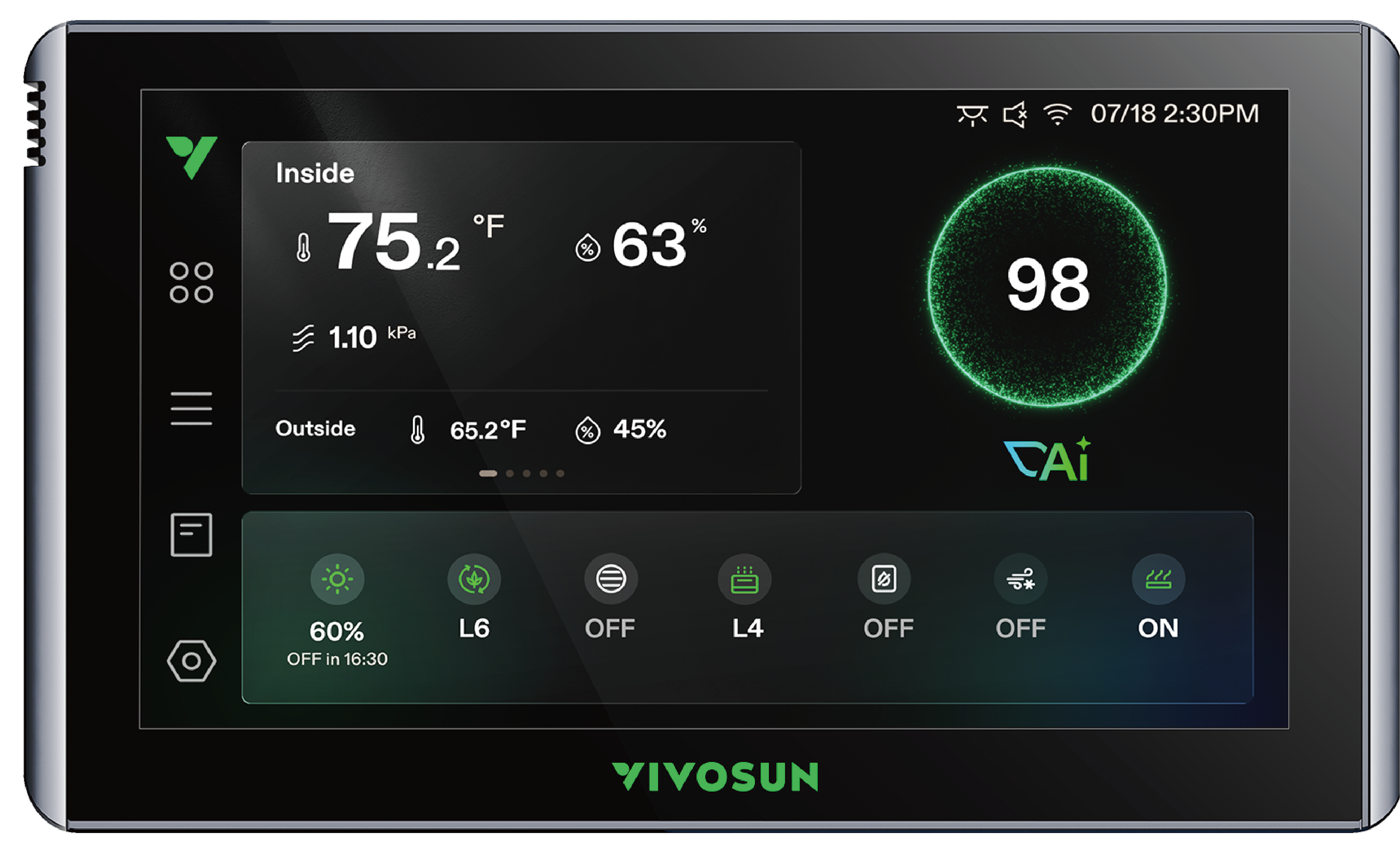

La barre inférieure affiche l’état en temps réel de vos équipements connectés :

1. Appareils par défaut : Les appareils principaux comme les lampes de culture, les ventilateurs de conduit in-line et les ventilateurs de circulation sont affichés en permanence sur la page d’accueil, quel que soit leur état de connexion.

2. Appareils environnementaux : Les appareils associés via Bluetooth (comme les humidificateurs AeroStream, les déshumidificateurs AeroDrain, les climatiseurs AeroLush ou les chauffages AeroFlux) apparaîtront automatiquement dans cette barre d’état dès leur appariement.

3. Niveaux de fonctionnement : Le texte sous chaque icône indique son réglage actuel (ex. « L6 » ou « 60 % »).

Remarque : Certains appareils climatiques comme les climatiseurs, déshumidificateurs et chauffages afficheront simplement « MARCHE » ou « ARRÊT » au lieu d’un niveau.

4. Statut de fonctionnement (icône verte) : Une icône s’allume en vert pour indiquer que l’appareil est actif. Par exemple :

5. Accès rapide : Appuyez sur n’importe quelle icône d’appareil dans la barre d’état pour accéder directement à la page des paramètres de cet appareil.

Une fois la fonction IA activée via l’application Vivosun, un score dynamique apparaît dans le coin supérieur droit, indiquant l’efficacité avec laquelle l’IA contrôle vos équipements pour atteindre votre température, humidité et déficit de pression de vapeur cibles.

1. Activation : Le score est généré spécifiquement après l’activation de la fonction de contrôle IA dans l’application Vivosun.

2. Logique de notation : Le système évalue les performances de contrôle de l’IA en comparant en continu vos paramètres cibles (votre température, humidité et déficit de pression de vapeur idéaux) avec les mesures en temps réel dans votre espace de culture.

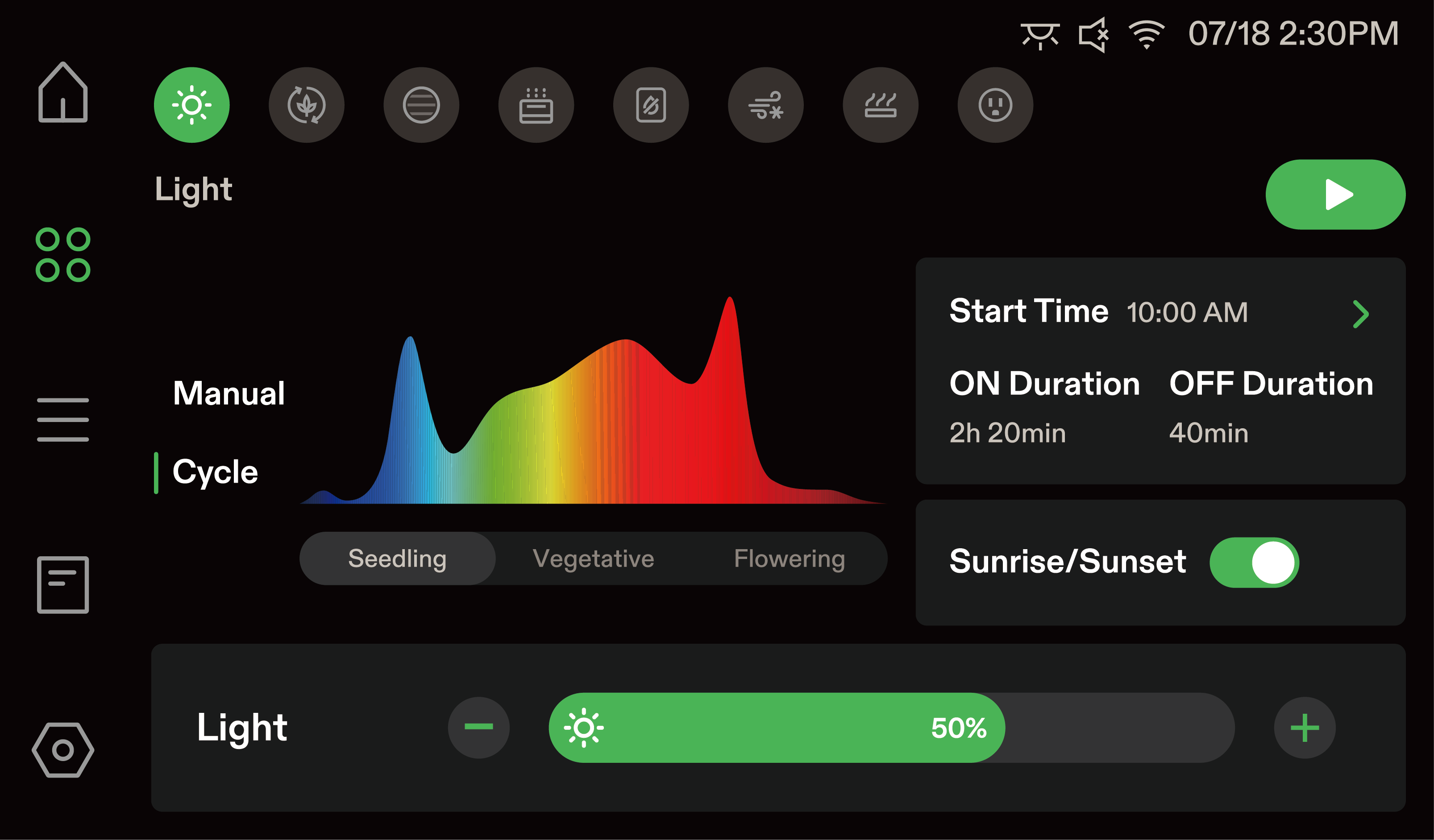

Cette interface vous permet de personnaliser entièrement vos programmes d’éclairage, spectres et intensité pour une croissance optimale des plantes.

1. Modes de fonctionnement

2. Spectre

Appuyez pour sélectionner les spectres de semis, végétatif ou floraison.

3. Paramètres du cycle

4. Lever/Coucher du soleil

5. Contrôle de l’intensité

Ajustez l’intensité lumineuse de votre lampe de culture. Utilisez les boutons « - » et « + » pour régler précisément le pourcentage, ou faites glisser le curseur vert pour atteindre l’intensité souhaitée (0-100 %).

6. Démarrer/Pause

Une fois vos paramètres configurés, appuyez sur le bouton vert « Démarrer ». Cela activera vos réglages et lancera le mode Cycle.

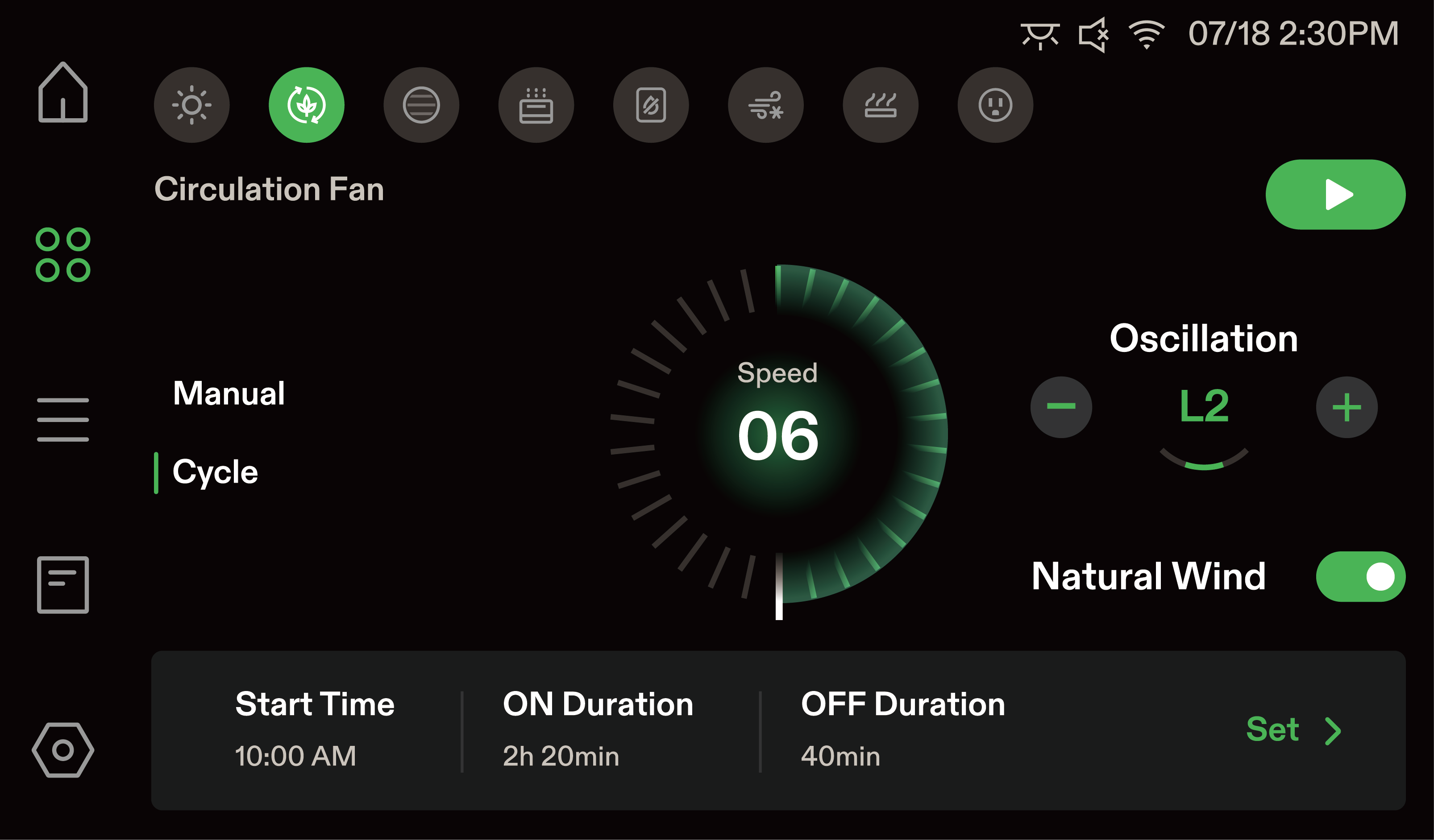

Cette interface vous permet de personnaliser la vitesse du ventilateur, l’oscillation et les programmes de fonctionnement pour maintenir un flux d’air optimal.

1. Modes de fonctionnement

2. Contrôle de la vitesse (Plage : ARRÊT à 10)

Ajustez la vitesse du ventilateur en faisant glisser le cadran circulaire vert pour sélectionner le niveau souhaité.

3. Oscillation (Plage : L0 à L5)

Utilisez les boutons « - » et « + » pour ajuster l’angle d’oscillation du ventilateur.

4. Vent naturel

Activez cette option pour simuler les brises extérieures naturelles. La vitesse du ventilateur fluctue dynamiquement pour favoriser des tiges de plantes plus solides et prévenir le stress éolien localisé.

5. Paramètres du cycle : Appuyez sur « Définir > » pour modifier les paramètres de votre programme.

6. Démarrer/Pause

Une fois vos paramètres configurés, appuyez sur le bouton vert « Démarrer ». Cela activera vos réglages et lancera le mode Cycle.

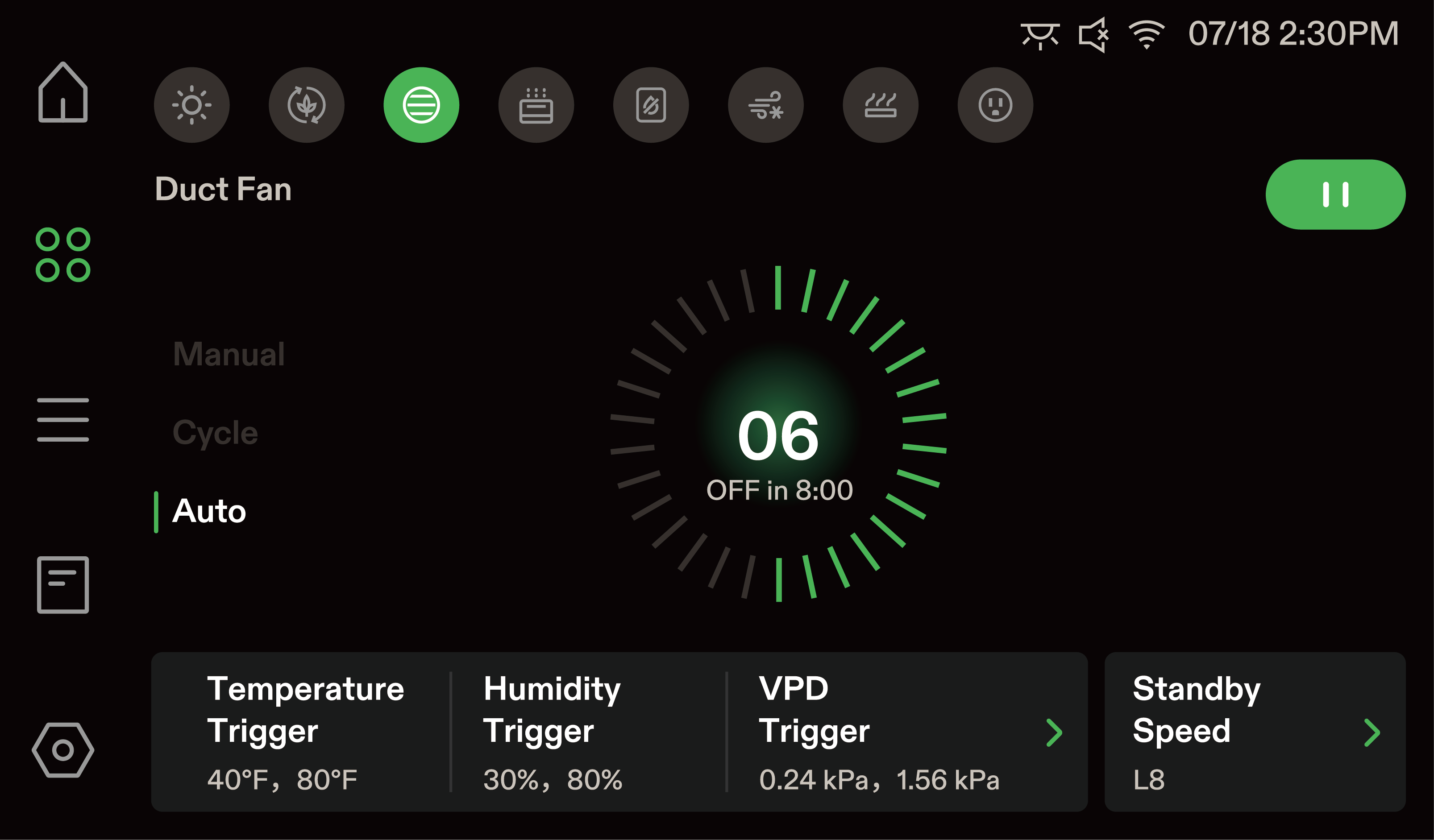

Cette interface vous permet de contrôler les programmes des ventilateurs de conduit et de définir des déclencheurs environnementaux intelligents pour gérer la température, l’humidité et le flux d’air.

1. Modes de fonctionnement

2. Contrôle de la vitesse

3. Paramètres du cycle (mode Cycle uniquement)

Appuyez sur « Définir > » en bas pour configurer :

4. Déclencheurs environnementaux (mode Automatique uniquement)

Appuyez sur les panneaux inférieurs pour définir les paramètres d’automatisation intelligente :

5. Démarrer/Pause Lorsque vous compilez des paramètres en mode Cycle ou Automatique, appuyez sur le bouton vert « Démarrer » en haut à droite pour activer votre configuration.

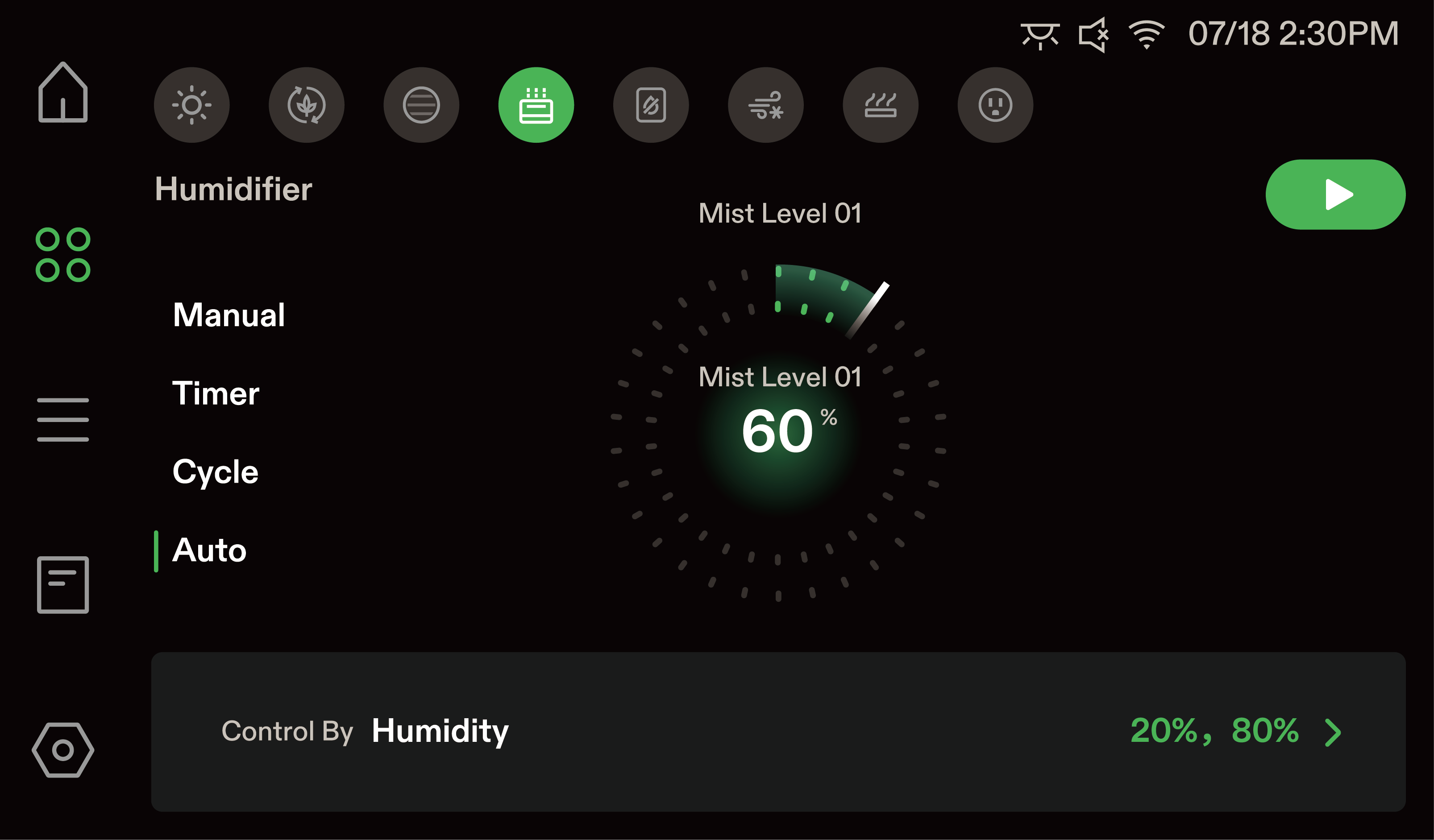

Cette interface vous permet de contrôler les niveaux d’humidité de votre environnement via un fonctionnement continu, des minuteries spécifiques, des programmes cycliques ou un ciblage environnemental intelligent.

1. Modes de fonctionnement

2. Niveau de brumisation et statut actuel

3. Paramètres du minuteur (mode Minuteur uniquement)

Appuyez sur le panneau inférieur pour définir une durée de compte à rebours (ex. 3h 0min). L’humidificateur fonctionnera à votre niveau de brumisation défini jusqu’à ce que le minuteur atteigne zéro.

4. Paramètres du cycle (mode Cycle uniquement)

Appuyez sur « Définir > » en bas pour configurer votre programme répétitif :

5. Paramètres automatiques (mode Automatique uniquement)

Appuyez sur le panneau inférieur (« Contrôler par…​ ») pour définir votre cible environnementale idéale. Choisissez Déficit de pression de vapeur cible ou Humidité cible et définissez la valeur souhaitée (ex. 1,2 kPa). L’humidificateur s’active automatiquement lorsque l’environnement est trop sec et cesse de brumiser une fois la cible atteinte.

6. Démarrer/Pause

Lorsque vous configurez des paramètres en mode Minuteur, Cycle ou Automatique, appuyez sur le bouton vert « Démarrer » en haut à droite pour activer le fonctionnement sélectionné. (Le bouton devient une icône de Pause en cours d’exécution).

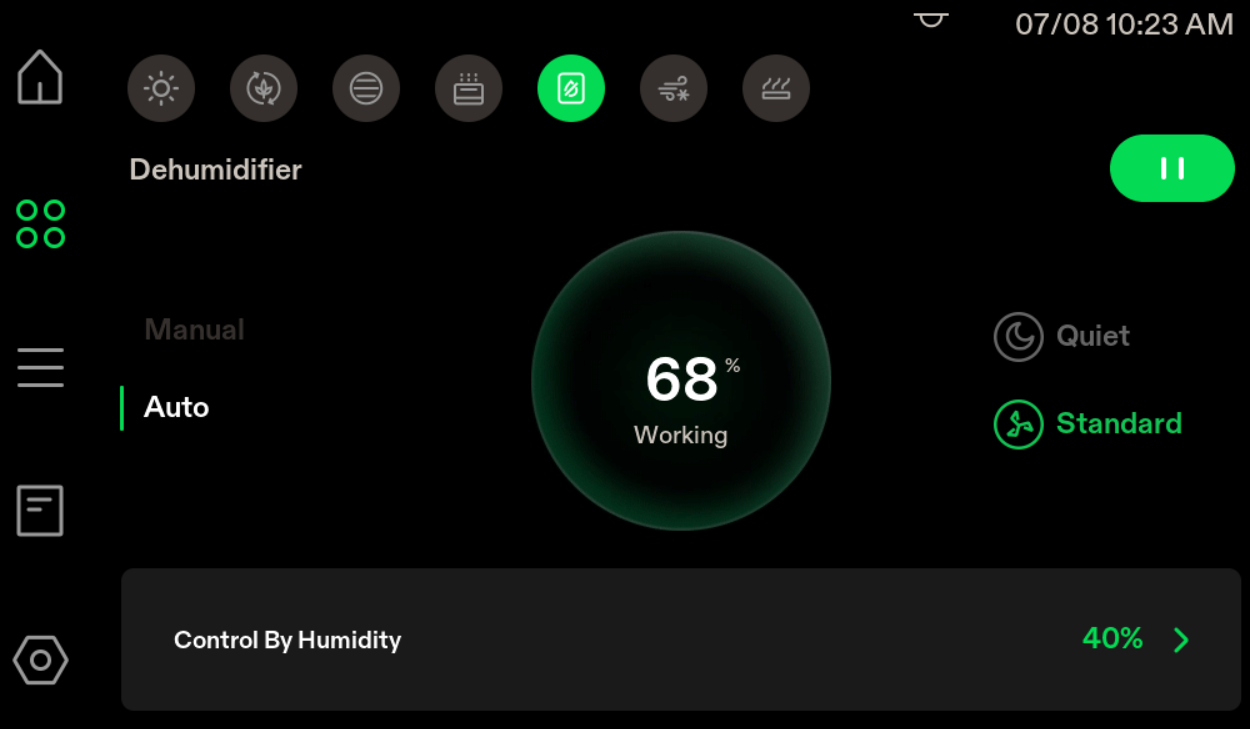

Cette interface vous permet d’éliminer l’excès d’humidité de votre environnement, soit en continu, soit via un ciblage automatisé intelligent.

1. Modes de fonctionnement

2. Statut actuel et paramètres de vitesse du ventilateur

a) Silencieux : Vitesse de ventilateur inférieure pour un fonctionnement moins bruyant.

b) Standard : Vitesse de ventilateur supérieure pour une efficacité maximale d’élimination de l’humidité.

3. Paramètres automatiques (mode Automatique uniquement)

Appuyez sur le panneau inférieur (« Contrôler par…​ ») pour définir votre cible environnementale idéale. Choisissez Humidité cible ou Déficit de pression de vapeur cible et définissez la valeur souhaitée (ex. 40 %). Le déshumidificateur s’active automatiquement lorsque l’environnement est trop humide et s’arrête une fois la cible atteinte.

4. Alimentation et activation

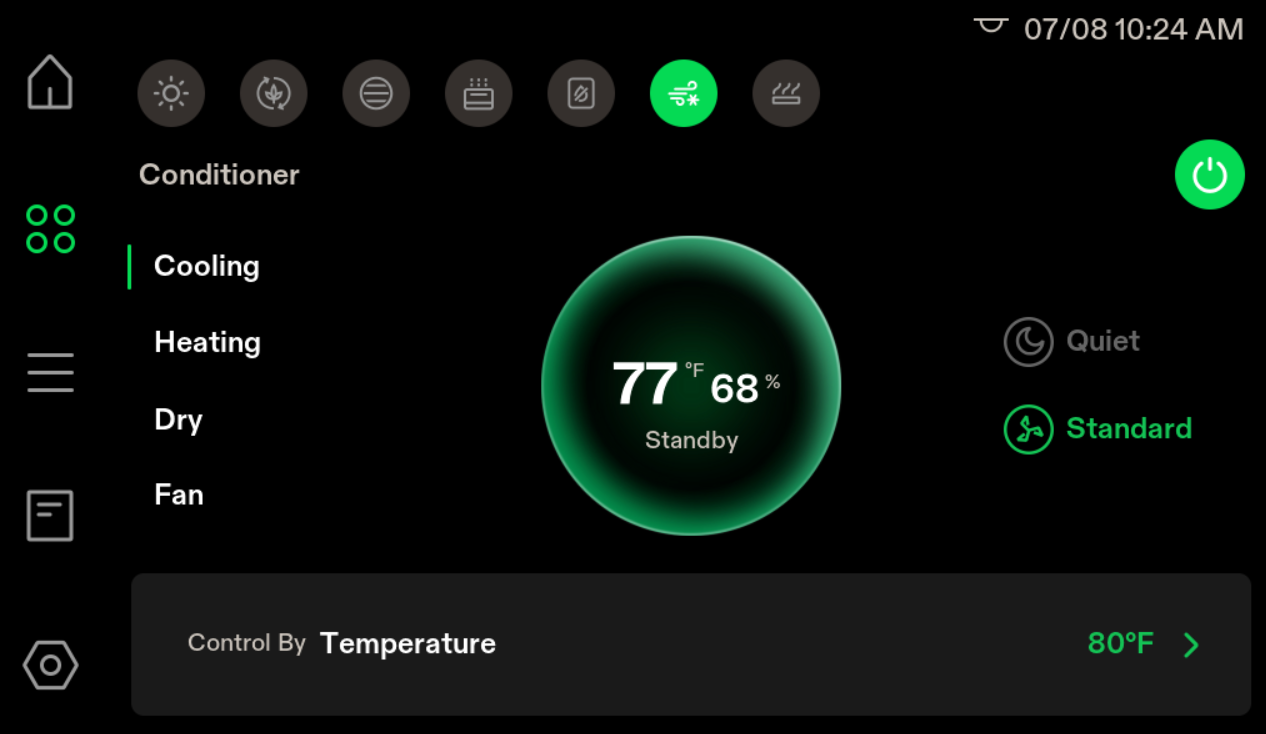

Cette interface vous permet de gérer complètement le climat de votre environnement via le contrôle de la température et de l’humidité.

1. Modes de fonctionnement

Sélectionnez le fonctionnement souhaité dans le menu de gauche :

2. Statut actuel et paramètres de vitesse du ventilateur

-Silencieux : Vitesse de ventilateur inférieure pour un fonctionnement moins bruyant.

-Standard : Vitesse de ventilateur supérieure pour une efficacité maximale.

3. Paramètres de cible (modes Refroidissement, Chauffage et Sec)

Appuyez sur le panneau inférieur (« Contrôler par…​ ») pour définir votre cible environnementale idéale. Faites glisser le curseur pour définir la valeur souhaitée (ex. Température cible à 80 °F ou Humidité cible à 50 %). Le climatiseur s’active automatiquement lorsque l’environnement s’écarte de votre paramètre et passe en mode Veille une fois la cible atteinte.

4. Commandes d’alimentation

Appuyez sur le bouton vert d’alimentation en haut à droite pour allumer ou éteindre instantanément l’appareil dans tous les modes de fonctionnement.

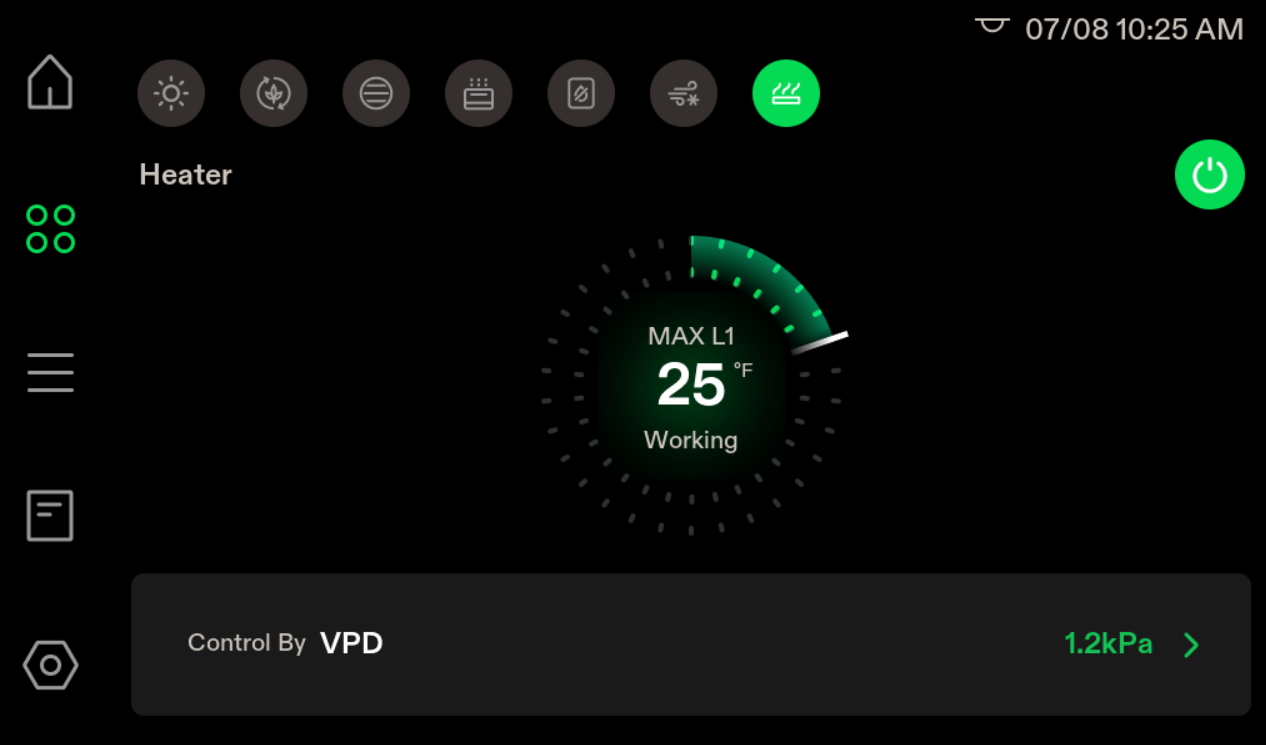

Cette interface vous permet d’ajouter de la chaleur à votre environnement pour maintenir des conditions idéales de température ou de déficit de pression de vapeur.

1. Statut actuel et niveau de chauffe

2. Paramètres de cible : Appuyez sur le panneau inférieur (« Contrôler par…​ ») pour ouvrir le menu détaillé de configuration de la cible. Utilisez les onglets supérieurs pour choisir votre métrique de contrôle préférée :

-En dessous de la température minimale : Le chauffage fonctionne en continu pour augmenter rapidement la température dans la plage active.

-Dans la plage (Min à Max) : Véritable zone de contrôle du déficit de pression de vapeur. Le chauffage module intelligemment pour atteindre et maintenir précisément votre déficit de pression de vapeur cible.

-Au-dessus de la température maximale : Le chauffage s’arrête automatiquement complètement, quel que soit le niveau de déficit de pression de vapeur actuel, pour éviter une surchauffe accidentelle.

3. Commandes d’alimentation

Appuyez sur le bouton vert d’alimentation en haut à droite pour allumer ou éteindre instantanément l’appareil.

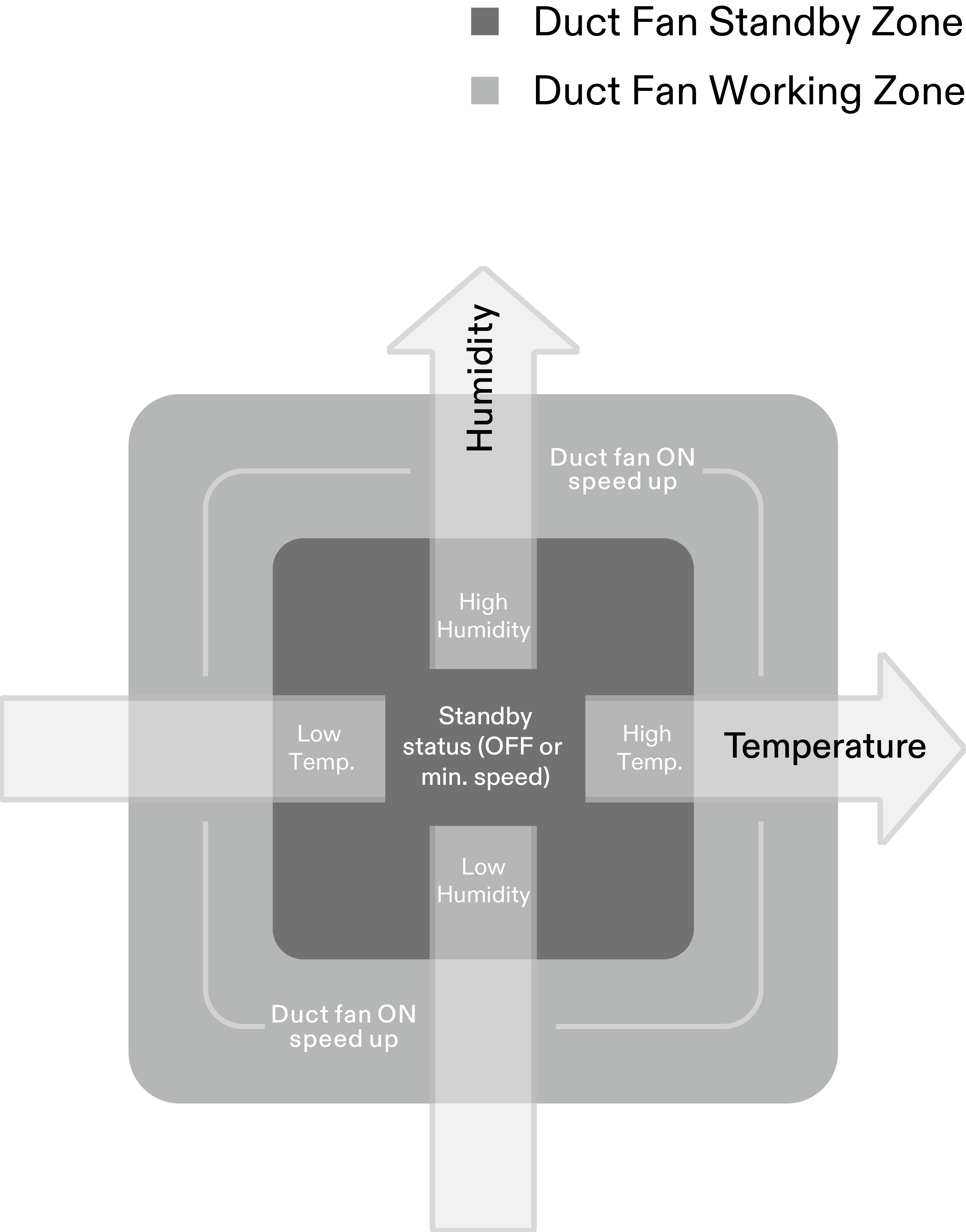

Les paramètres des seuils entre les zones de veille et active du ventilateur de conduit peuvent être ajustés via le contrôleur GrowHub ou l’application Vivosun. Dans l’application Vivosun, vous pouvez également définir le comportement du ventilateur de conduit en mode Veille, en choisissant de le maintenir ARRÊT ou de le faire fonctionner à une vitesse minimale. Lorsque la température ou l’humidité atteint un seuil spécifié, le ventilateur de conduit s’allume ou augmente sa vitesse. Plus l’environnement s’écarte du seuil, plus la vitesse du ventilateur est élevée.

La lecture de température ou d’humidité intérieure clignote si les valeurs dépassent ou descendent en dessous des niveaux définis.

L’icône d’alarme clignote si la température ou l’humidité intérieure dépasse la plage définie ou si le ventilateur de conduit reste en mode fonctionnement pendant plus d’une heure.

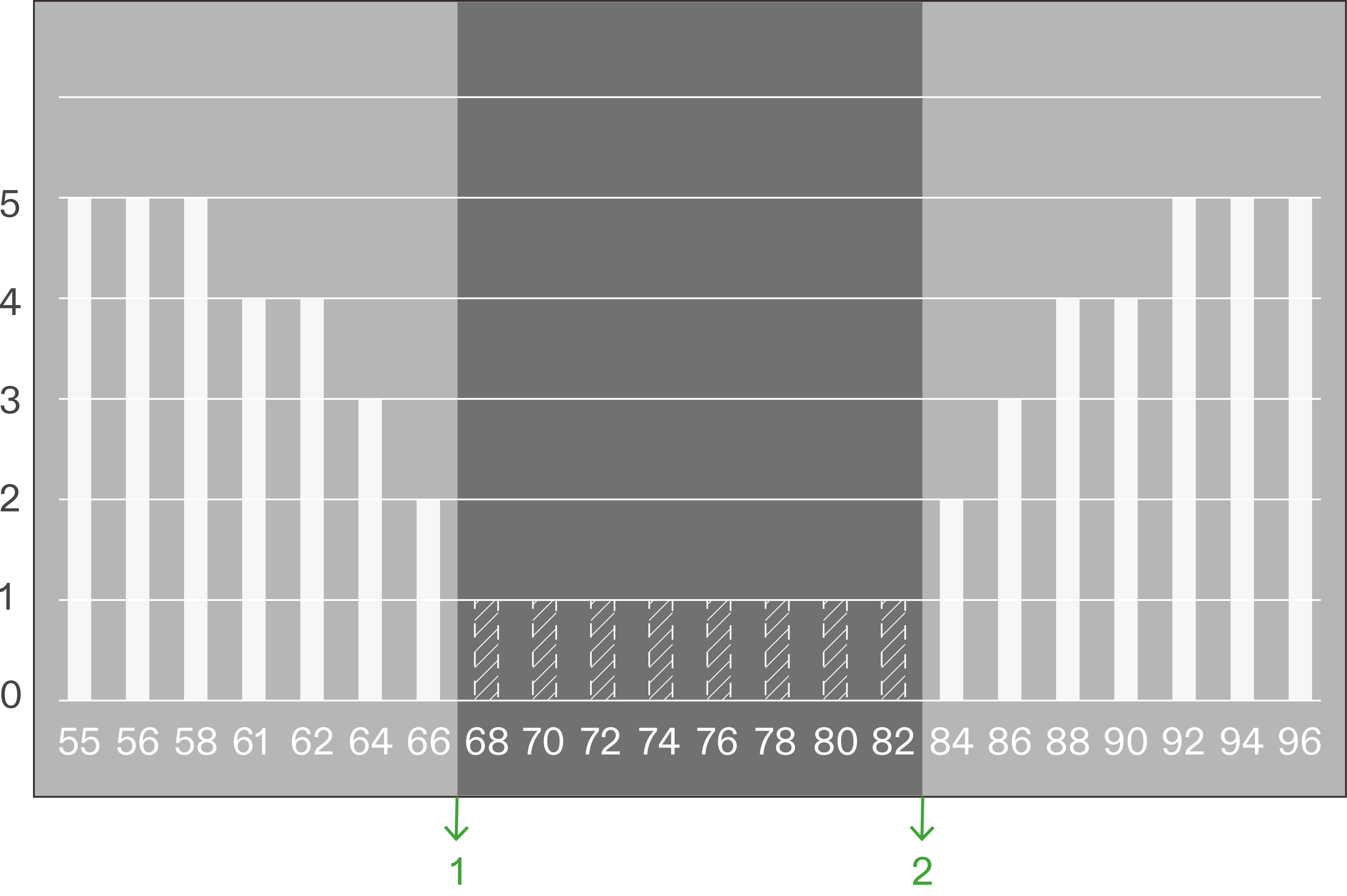

Zone de veille du ventilateur de conduit – Statut de veille (ARRÊT ou vitesse min.)

Zone de travail du ventilateur de conduit (Ventilateur de conduit MARCHE / accélération)

*L’axe horizontal représente la température (°F)

① Déclencheur basse température

② Déclencheur haute température

L’exemple ci-dessus montre le ventilateur de conduit fonctionnant en mode Automatique (vitesse maximale = 5, vitesse de veille = 1) en réponse aux changements de température intérieure. Lorsque la température atteint un seuil défini, le ventilateur de conduit s’allume ou augmente sa vitesse. Plus la température dépasse le seuil, plus la vitesse du ventilateur est élevée.

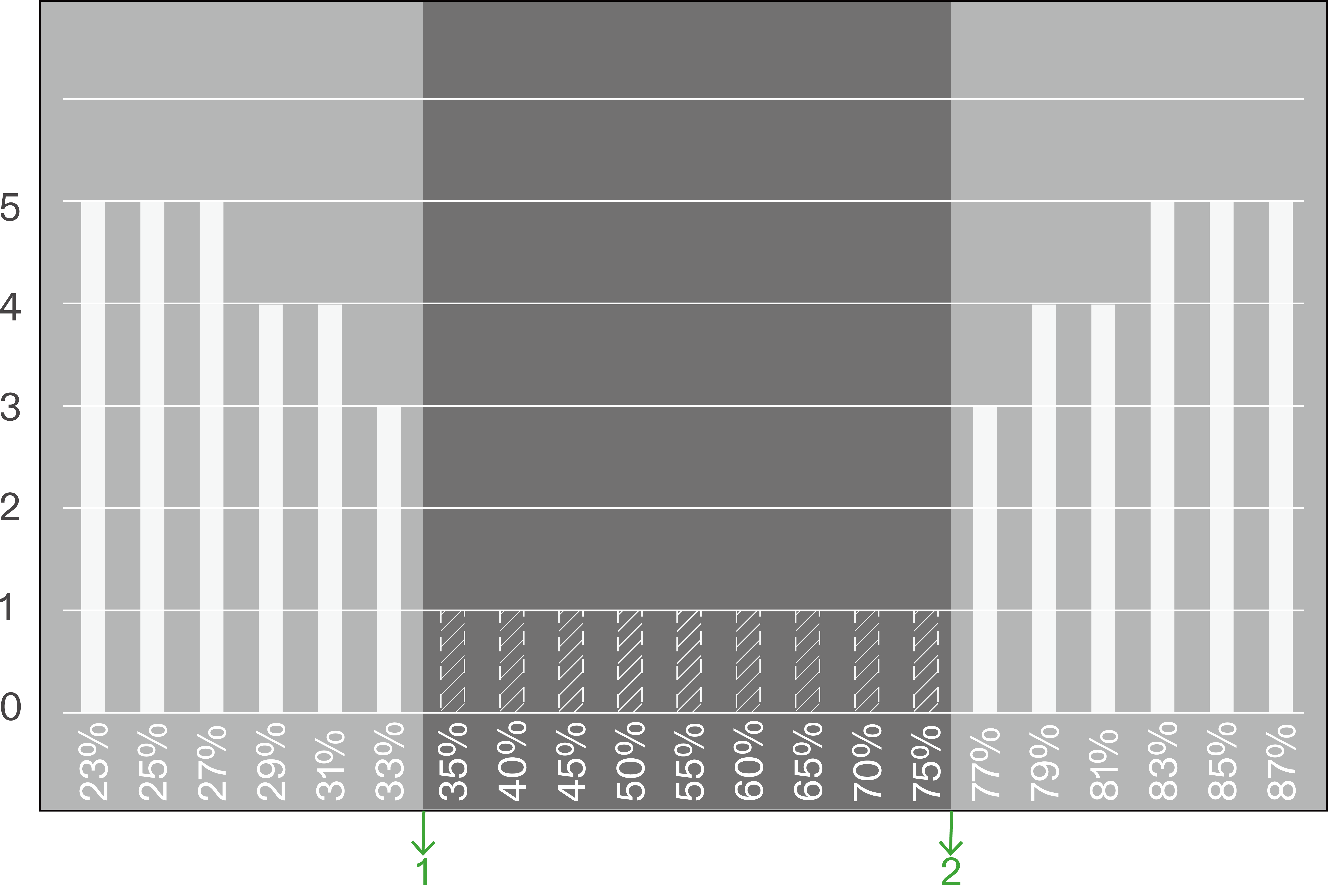

Zone de veille du ventilateur de conduit – Statut de veille (ARRÊT ou vitesse min.)

Zone de travail du ventilateur de conduit (Ventilateur de conduit MARCHE / accélération)

*L’axe horizontal représente l’humidité relative (HR)

① Déclencheur basse humidité

② Déclencheur haute humidité

L’exemple ci-dessus montre le ventilateur de conduit fonctionnant en mode Automatique (vitesse maximale = 5, vitesse de veille = 1) en réponse aux changements d’humidité intérieure. Lorsque l’humidité atteint un seuil défini, le ventilateur de conduit s’allume ou augmente sa vitesse. Plus l’humidité dépasse le seuil, plus la vitesse du ventilateur est élevée.

Zone de veille du ventilateur de conduit – Statut de veille (ARRÊT ou vitesse min.)

Zone de travail du ventilateur de conduit (Ventilateur de conduit MARCHE / accélération)

*L’axe horizontal représente le déficit de pression de vapeur (kPa)

① Déclencheur bas déficit de pression de vapeur

② Déclencheur haut déficit de pression de vapeur

L’exemple ci-dessus montre le ventilateur de conduit fonctionnant en mode Automatique (déficit de pression de vapeur haut = 1,0, bas = 0,5, vitesse maximale = 5, vitesse de veille = 1) en réponse aux changements de température intérieure. Lorsque la température atteint un seuil défini, le ventilateur de conduit s’allume ou augmente sa vitesse. Plus la température dépasse le seuil, plus la vitesse du ventilateur est élevée.

Remarque : Pour un contrôle précis du déficit de pression de vapeur, utilisez les appareils HVAC (climatiseur AeroLush, humidificateur AeroStream, déshumidificateur AeroDrain, chauffage AeroFlux) avec le système. Le ventilateur de conduit seul ne peut qu’aider à réguler le déficit de pression de vapeur en échangeant l’air entre la tente de culture et l’environnement extérieur pour ajuster la température et l’humidité.

Utilisez l’application Vivosun pour basculer le ventilateur de conduit en mode Automatique avancé, où le système prend également en compte la température et l’humidité extérieures à votre espace de culture lors du contrôle du ventilateur. Dans ce mode, vous pouvez définir des seuils de température et d’humidité minimaux et maximaux. Si les conditions extérieures sont pires qu’à l’intérieur, le ventilateur de conduit n’augmentera pas sa vitesse, même si la température ou l’humidité interne dépasse votre plage définie. L’icône d’alarme clignote pour vous informer que l’environnement extérieur est inadapté.

Pour activer le mode Automatique avancé, allez dans l’application Vivosun : Paramètres > Paramètres supplémentaires > Mode de déclenchement automatique du ventilateur de conduit.
